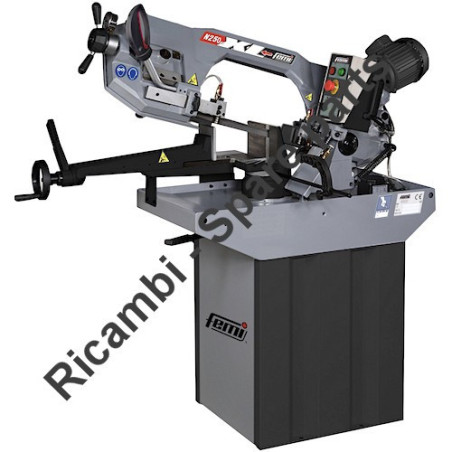

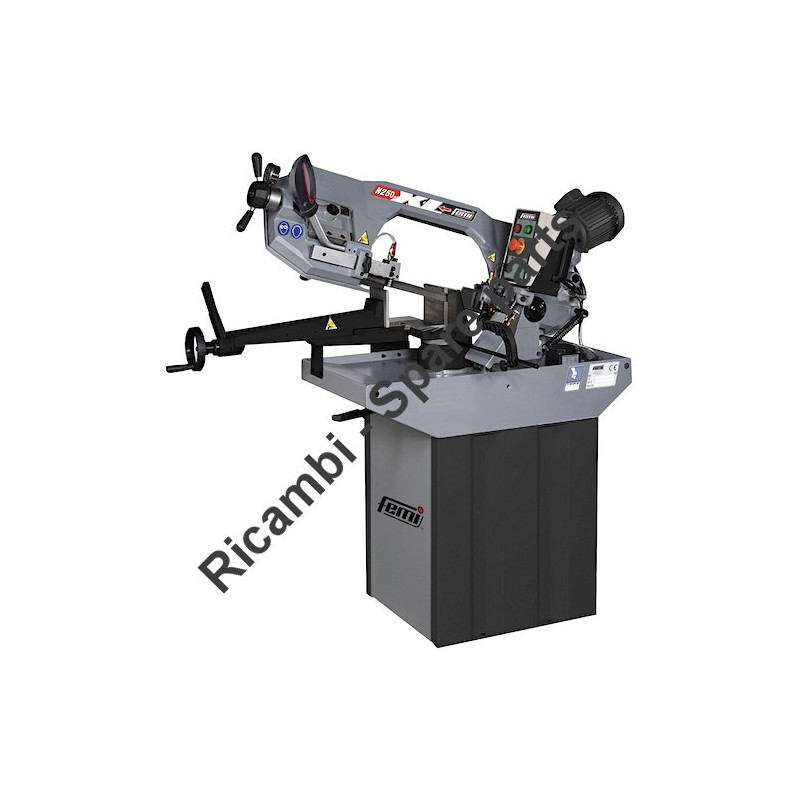

| Stationary Band Saw N250DA XL - 8488052 | ||
| # | Part Num. | Description |
| 1 | 5142108 | RELEASE LEVER |
| 2 | 5100157 | LEVER NUT |
| 3 | 5063070 | BUSHING |
| 5 | 5133801 | TANK BASE |
| 7 | 5130983 | VICE PLATE |
| 8 | 5138084 | SUPPORT |
| 9 | 5133802 | TANK EXTENSION |
| 10 | 5064030 | SUPPORT FLAT BEARING |
| 11 | 5133803 | SWIVEL SUPPORT |
| 12 | 5402759 | GRADUATE PLATE |
| 13 | 5100349 | SUPPORT PIN |
| 14 | 5100158 | NUT |
| 15 | 5124092 | PLASTIC WASHER |
| 16 | 5182592 | BEARING COVER |
| 17 | 0551203 | BALL BEARING |
| 20 | 5182593 | TANK COVER |
| 21 | 7130729 | BAR-STOP ROD GROUP |
| 23 | 5159523 | INDEX |
| 24 | 5100350 | VICE SCREW |
| 25 | 0601629 | BALL BEARING |
| 26 | 5102140 | VICE SPRING |
| 27 | 5063071 | BUSHING |
| 28 | 5142109 | LOCKING LEVER |
| 29 | 0551406 | BALL BEARING |
| 30 | 5182594 | BEARING COVER |
| 31 | 0140117 | VICE HANWHEEL |
| 32 | 0144005 | VICE HANDLE KNOB |
| 33 | 5042905 | VICE BASE |
| 34 | 5152629 | VICE JAW |
| 35 | 5130984 | MOBILE VICE |
| 37 | 7241007 | DOWN FEED HYDRAULIC ASSY |
| 38 | 0147030 | LEVER |
| 40 | 5181909 | PROTECTION |
| 41 | 5133804 | PIVOT SUPPORT |
| 42 | 0144006 | PANEL HANDLE |
| 43 | 5133805 | PANEL SUPPORT |
| 45 | 0155158 | PULLEY STOP RING |
| 46 | 0606205 | BALL BEARING |
| 47 | 5214239 | FREE WHEEL |
| 48 | 0606205 | BALL BEARING |
| 49 | 5001579 | PULLEY SHAFT |
| 50 | 5100351 | PULLEY SCREW |
| 51 | 5124093 | PULLEY WASHER |
| 52 | 5214040 | DRIVING WHEEL |
| 53 | 5152630 | BLADE GUIDE SUPPORT |
| 54 | 5130985 | BLADE GUIDE FIXING |
| 55 | 5100352 | SUPPORT PIN |
| 56 | 5130986 | SWITCH SUPPORT |
| 57 | 0801213 | SAFETY SWITCH |
| 58 | 5080183 | SPRING |
| 59 | 5100353 | SPRING PIN |
| 60 | 0140118 | SPRING KNOB |
| 61 | 0526207 | BALL BEARING |
| 63 | 5112035 | MOTOR FAN |
| 64 | 5182940 | MOTOR FAN COVER |
| 66 | 0241466 | PIPE FITTING |
| 67 | 1725809 | COOLANT TUBE |
| 68 | 0801214 | SAFETY SWITCH |
| 69 | 0140119 | MICROSWITCH KEY |
| 70 | 5181902 | BLADE PROTECTION |
| 74 | 5130987 | BLADE TENSIONONG PLATE |
| 75 | 0100116 | NUT |
| 76 | 5173038 | TENSIONING ROD |
| 78 | 5080184 | SPRING KIT |
| 79 | 0241002 | PRESSURE INDICATOR |
| 80 | 0711831 | CAGE BEARING |
| 81 | 0140120 | COMPLETE TENSIONING HANDLE |
| 83 | 5142110 | LEVER |
| 84 | 0140121 | HANDLE |
| 85 | 5133806 | COLUMN STAND |
| 86 | 5181903 | COLUMN PANEL |
| 88 | 0600608 | BALL BEARING |
| 89 | 5100094 | ADJUSTING SCREW |
| 90 | 5100095 | BEARING SCREW |
| 91 | 5100354 | PIN |
| 92 | 5130988 | BLADE GUIDE SUPPORT |
| 93 | 0140122 | BLADE GUIDE KNOB |
| 94 | 5181904 | FRONT GUIDE PROTECTION |
| 95 | 5130989 | FRONT BLADE SUPPORT |
| 96 | 0240311 | TAP |
| 97 | 3236111 | CLEANING BRUSH |
| 98 | 5181905 | BRUSH PROTECTION |
| 99 | 5181906 | BLADE CLEAN PROTECTION |
| 100 | 5130990 | REAR BLADE GUIDE SUPPORT |
| 113 | 5002058 | SHAFT |
| 114 | 0150155 | FEATHER |
| 115 | 0150156 | FEATHER |
| 128 | 5130991 | LOWER TENSIONING PLATE |
| 130 | 5042906 | SAW ARM |
| 131 | 5130992 | MICRO SWITCH SUPPORT |
| 134 | 0802328 | SWITCH |
| 135 | 5181908 | FRONT BEARING PROTECTION |
| 137 | 5181910 | PULLEY PROTECTION |
| 138 | 7132541 | FRONT COMPLETE BLADE GUIDE |
| 139 | 7132542 | REAR COMPLETE BLADE GUIDE |
| T02 | 0810025 | THERMIC SWITCH |
| T05 | 0820017 | COMMUTATOR |
| T06 | 0840211 | TRANSFORMER |
| T07 | 0892111 | FUSE SUPPORT |
| T09 | 0806030 | EMERGENCY BUTTON |
| T10 | 0806031 | SWITCH-OFF BUTTON |
| T11 | 0806032 | SWITCH-ON BUTTON |
| T12 | 0820018 | SPEED COMMUTATOR |
| T14 | 0894018 | TENSION LIGHT INDICATOR |
| 3280045 | PACKAGING N°5 BLADE 27x0,9x2480 Z 10/14 | |
| 3280044 | PACKAGING N°5 BLADE 27x0,9x2480 Z 6/10 | |
| 3280043 | PACKAGING N°1 BLADE 27x0,9x2480 Z 10/14 | |
| 3280042 | PACKAGING N°1 BLADE 27x0,9x2480 Z 6/10 | |
| 3280041 | PACKAGING N°5 BLADE 27x0,9x2480 Z 4/6 | |
| 3280040 | PACKAGING N°5 BLADE 27x0,9x2480 Z 8/12 | |
| 3280039 | PACKAGING N°1 BLADE 27x0,9x2480 Z 4/6 | |
| 3280038 | PACKAGING N°1 BLADE 27x0,9x2480 Z 8/12 | |
