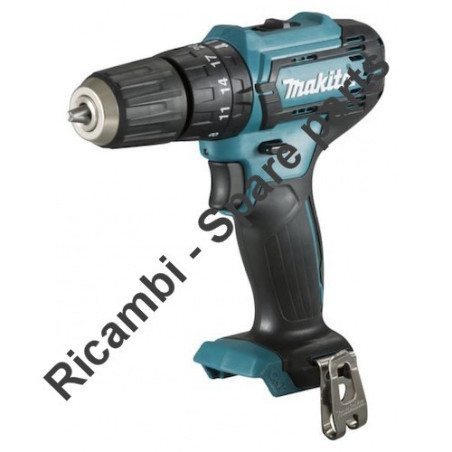

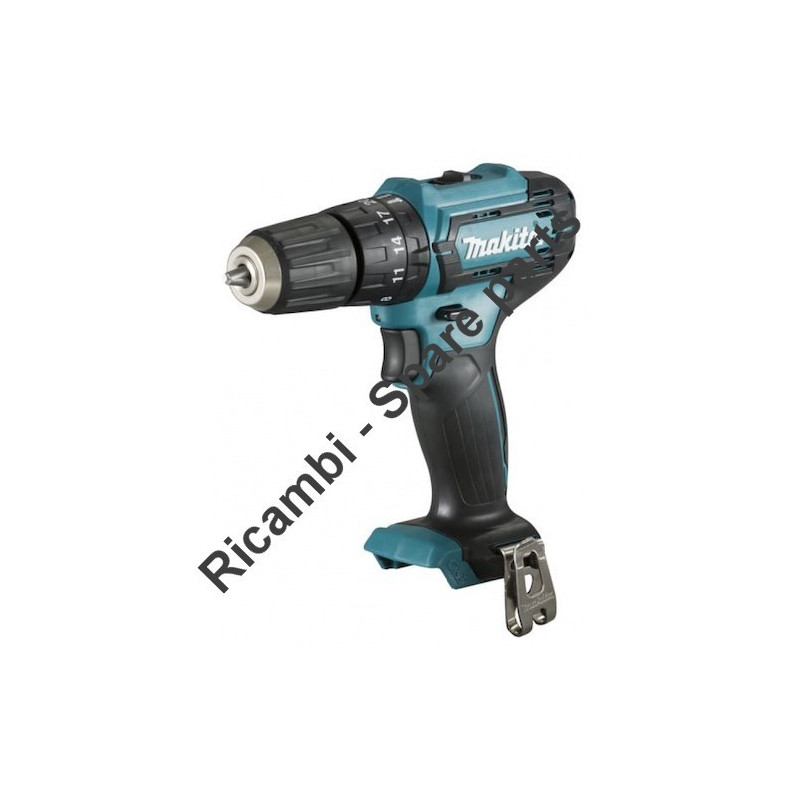

| HP333D CORDLESS HAMMER DRIVER DRILL | ||
| # | Part Num. | Description |
| 1 | 183K90-5 | HOUSING SET |
| C10 | 252126-6 | HEX. LOCKING NUT M4-7 |
| 2 | 855E12-6 | HP333D NAME PLATE |
| 3 | 266429-2 | TAPPING SCREW 3X16 |
| 4 | 459026-3 | SPEED CHANGE LEVER |
| 5 | 232493-5 | LEAF SPRING |
| 6 | 127127-2 | CHANGE LEVER ASSEMBLY |
| 7 | 233025-1 | COMPRESSION SPRING 2 |
| 8 | 456039-5 | F/R CHANGE LEVER |
| 9 | 632J77-3 | SWITCH UNIT |
| C10 | 620625-0 | LED CIRCUIT |
| 12 | 127124-8 | GEAR ASSEMBLY |
| 13 | 763238-5 | KEYLESS DRILL CHUCK 10 |
| 14 | 251468-5 | FLAT HEAD SCREW M6X22 |
| 18 | 629395-8 | DC MOTOR |
| 19 | 644813-5 | TERMINAL |
| 20 | 855E19-2 | HP333D SERIAL NO. LABEL |
| 21 | 183K90-5 | HOUSING SET |
| C10 | 252126-6 | HEX. LOCKING NUT M4-7 |
| A01 | 251314-2 | SCREW M4X12 |
| A02 | 346909-5 | HOOK |
| A03 | 784202-3 | PHILLIPS BIT 2-45 |
| A04B | 821661-1 | PLASTIC CARRYING CASE |
| C10 | 417724-5 | LATCH |
| A04C | 821661-1 | PLASTIC CARRYING CASE |
| C10 | 417724-5 | LATCH |
| A04D | 821661-1 | PLASTIC CARRYING CASE |
| C10 | 417724-5 | LATCH |
| A05B | 818P48-2 | HP333DWYE MODEL NO.LABEL |
| A05C | 818P52-1 | HP333DSAE MODEL NO.LABEL |
| A05D | 818P56-3 | HP333DSME MODEL NO.LABEL |
| A08B | 456128-6 | BATTERY COVER |
| A08C | 456128-6 | BATTERY COVER |
| A08D | 456128-6 | BATTERY COVER |
| A09B | ***DC10WD | DC10WD BATTERY CHARGER |
| A09C | 197363-4 | BATTERY CHARGER DC10SB 12V MAX CXT |
| A09D | ***DC10SB | DC10SB BATTERY CHARGER |
| A10B | 197393-5 | BATTERY BL1016 SET |
| A10C | 197396-9 | BATTERY BL1021B SET |
| A10D | 197406-2 | BATTERY BL1041B SET |
| A10-1C | 197396-9 | BATTERY BL1021B SET |
| A10-1D | 197406-2 | BATTERY BL1041B SET |
