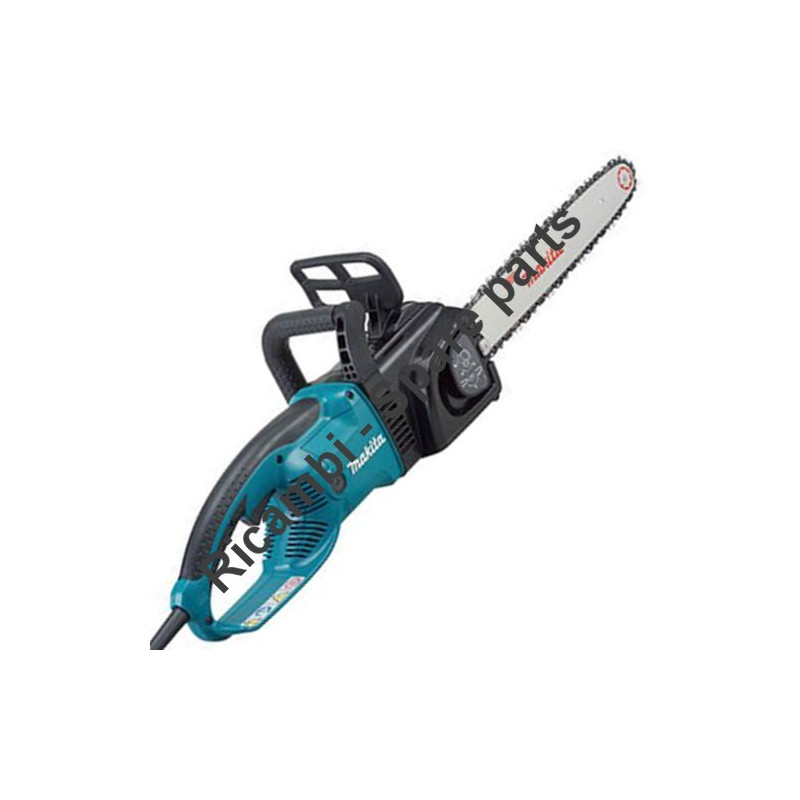

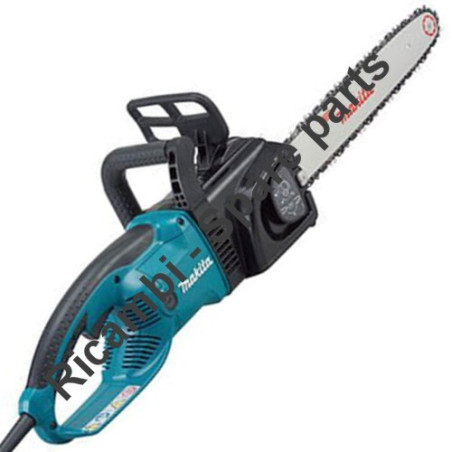

Fix Your Electric Chainsaw UC4030A. All Spares are Ready at discounted prices For Shipping. Our Spares are Genuine Parts and Come with a Full Guarantee.
In the following table, look for the model of the Electric Saws and the respective parts of the code.
| UC4030A ELECTRIC CHAINSAW 40CM pag.1 | ||
| # | Part Num. | Description |
| 1 | 188818-0 | BLUE REAR HANDLE UC3530A |
| 2 | 810198-3 | LABEL UC3530A-4030A |
| 3 | 416178-3 | LOCK OFF BUTTON BUC121/122 |
| 4 | 233173-6 | COMPRESSION SPRING 4 FOR UC3020A |
| 5 | 419411-2 | SWITCH LEVER UC3530A-4030 |
| 6 | 265995-6 | * PT SCREW M4X18 X 6408 / 6221DW |
| 7 | 265995-6 | * PT SCREW M4X18 X 6408 / 6221DW |
| 8 | 265995-6 | * PT SCREW M4X18 X 6408 / 6221DW |
| 9 | 154867-9 | MOTOR HOUSING COMP UC3530A/403 |
| 11 | 181044-0 | CARBON BRUSHES CB-153 (150/52/54) |
| 12 | 643650-4 | BRUSH HOLDER CAP |
| 13 | 455487-5 | FRONT HANDLE |
| 14 | 266173-1 | SCREW PT 5X30 |
| 15 | 419410-4 | BAFFLE PLATE UC3530A/4030A |
| 16 | 419408-1 | GEAR HOUSING UC3530A/4030A |
| 17 | 266044-2 | PT SCREW PT.5X60 |
| 18 | 266173-1 | PT SCREW PT 5X30 |
| 19 | 419412-0 | HOUSING COVER |
| 20 | 154870-0 | OIL TANK CAP UC3530A |
| 21 | 421959-2 | SPONGE GASKET UC3530A |
| 22 | 419407-3 | OIL TANK UC3530A-4030A |
| 23 | 187573-1 | OIL PUMP COMPLETE |
| 24 | 213039-6 | O-RING 6 X AN901 |
| 25 | 421958-4 | OIL TUBE UC3530A/4030A |
| 26 | 231975-4 | OIL TUBE SPRING X DCS230T |
| 27 | 416274-7 | OIL TUBE CAP X DCS230T |
| 31 | 226741-2 | STRAIGHT BEVEL GEAR 43 UC3530A |
| 32 | 226743-8 | STRAIGHT BEVEL GEAR 14 UC3530A |
| 33 | 324662-3 | SPINDLE UC3530A/4030A |
| 34 | 211012-0 | BALL BEARING X 9524NB |
| 35 | 417405-1 | CAM UC4020A/UC3520A/UC3530A/40 |
| 36 | 259034-2 | RETAINING RING E UC3530A |
| 37 | 211107-9 | BALL BEARING 6201 X 9524NB |
| UC4030A ELECTRIC CHAINSAW 40CM pag.2 | ||
| 40 | 226213022 | HAND GUARD UC3530A-4030A |
| 41 | 233174-4 | COMPRESSION SPRING X UC |
| 42 | 419413-8 | SWITCH LEVER UC3530A-4030 |
| 43 | 318013-0 | BEARING HOUSING |
| 44 | 158044-5 | LINK PLATE COMP UC3530A/4030A |
| 45 | 234005-0 | COMPRESSION SPRING 9 UC3530A |
| 46 | 213039-6 | O-RING 6 X AN901 |
| 47 | 921452-1 | HEX BOLT 8X30 |
| 48 | 345651-5 | SPIKE BUMPER UC4020A/UC3520A |
| 49 | 266173-1 | PT SCREW PT 5X30 |
| 50 | 168426-3 | BRAKE BAND UC3530A-4030A |
| 56 | 266026-4 | PT SCREW M4 X 12 |
| 57 | 267195-4 | FLAT WASHER 4 X DCS230T |
| 58 | 123886-6 | CLUTCH DRUM 3/8" UC3530A |
| 59 | 253215-0 | FLAT WASHER 8 6510PBL / LVR |
| 60 | 259033-4 | RETAINING RING E UC3530A/4030A |
| 63 | 187088-8 | SPROCKET COVER ASSY |
| 64 | 154869-5 | SPROCKET COVER UC3530A |
| 65 | 266007-8 | PT SCREW M3 X10 HP2030 |
| 66 | 419241-1 | COVER FOR UC3020A |
| 67 | 227496-2 | SPIRAL BEVEL GEAR 14 UC4020A |
| 68 | 227495-4 | SPIRAL BEVEL GEAR 14 UC4020A |
| 69 | 324620-9 | ADJUST SCREW X UC3020A |
| 70 | 324621-7 | ADJUST PIN |
| 71 | 233033-2 | COMPRRESSION SPRING 4 FOR UC3020A |
| 72 | 216008-6 | STEEL BALL 4 |
| 73 | 419233-0 | DIAL 40 UC4020A/3520/3530A/403 |
| 74 | 253874-0 | FLAT WASHER 4 |
| 75 | 915106-0 | PT SCREW M4X8 FOR UC3020A |
| 76 | 252168-0 | HEX NUT M8-13 FOR UC3020A |
| 77 | 231025-5 | COMPRESSION SPRING 8 X 8411DW |
| 78 | 187089-6 | LEVER COMPLETE SET UC3530A-4030A |
| 79 | 317977-5 | LEVER HOLDER UC4020A/3520/3530 |
| 80 | 453061-3 | CUP WASHER 20 X UC3020A |
| 81 | 951122-8 | SPRING PIN 4-28 2012NB/UC3530A |
| 82 | 154763-1 | LEVER COMPLETE UC4020A/3520A |
| 83 | 816853-5 | LABEL UC3030A-UC4030A |
| UC4030A ELECTRIC CHAINSAW 40CM pag.3 | ||
| 101 | 639530-0 | FIELD UC3530A-4030A |
| 102 | 616969-4 | ARMATURE UC3530A - UC4030A |
| 103 | 211111-8 | BALL BEARING 6301 X UC |
| 104 | 211057-8 | BALL BEARING 629 X UC |
| 105 | 681666-1 | RESIN WASHER UC3530A/4030A |
| 106 | 266095-5 | PT SCREW 5 X 55 HR5001C |
| 107 | 687080-9 | CLAMP X ES-152A |
| 109 | 638456-3 | YELLOW CABLE UC3530A-4030A |
| 110 | 638453-9 | ORANGE CABLE UC3530A-4030A |
| 111 | 970311720 | ORANGE CABLE UC3530A-4030A |
| 112 | 638454-7 | BLACK CABLE UC3530A-4030A |
| 113 | 650577-1 | SWITCH SD-006-BB2AA-AA |
| 114 | 654532-5 | TERMINAL BLOCK HS7100/KP0800 |
| 115 | 631719-6 | CONTROLLER 240V UC3530A/4030A |
| 116 | 651923-1 | SWITCH TG70B X 5903R |
| 117 | 645239-4 | NOISE SUPPRESSOR UC3530A/BO371 |
| 118 | 687124-5 | STRAIN RELIEF 240V MT814/815 |
| 119 | 265995-6 | *PT SCREW M4X18 X 6408 / 6221DW |
| 120 | 682574-9 | CORD GUARD10-90 PC5000C GA7050 |
| 125 | 158024-1 | HOOK COMPLETE UH45/55/5580/657 UH3000 |
| 501 | 511492756 | CHAIN EXTRA GUARD 56M |
| 502 | 442040661 | SPROCKET NOSE BAR 40CM SP.1,3MM x UC4000/1-UC4030A-DES400 |
