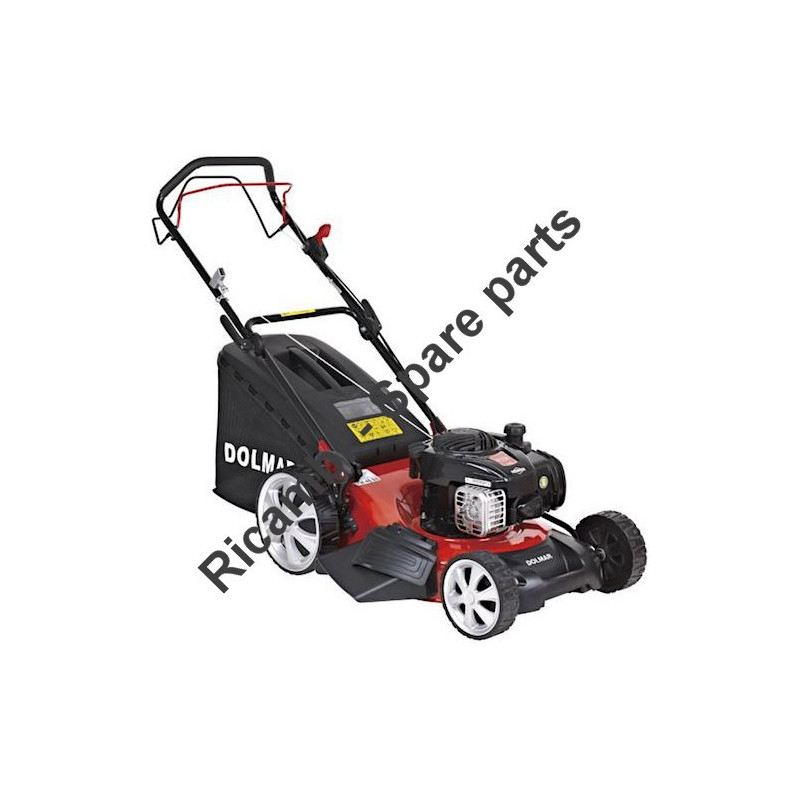

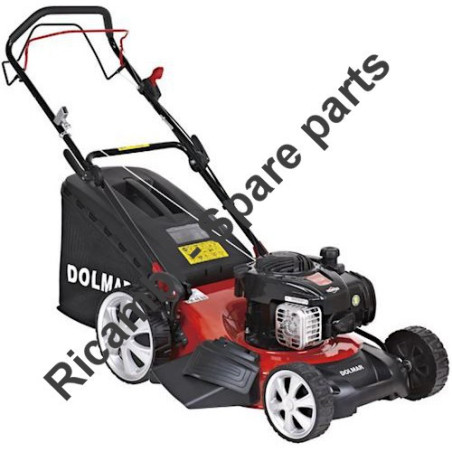

| Lawn Mower PM-46SBC | ||
| # | Part Num. | Description |
| 1 | DA00000528 | BLADE SCREW |
| 2 | 671010730 | WASHER D.44.5 / 10.2X2.5 |
| 3 | 671014610 | BLADE FOR PM4602S - PM4602S3 |
| 4 | 671002448 | BLADE BOSS |
| 5 | 671002092 | BUSH |
| 6 | 671090077 | FLAT KEY |
| 7 | DA00000598 | SCREW |
| 8 | 671004002 | PULLEY PLM4110-4610-4611 |
| 9 | 671012720 | BELT 762MM |
| 10 | 671005008 | NUT M8 PLM4110-4610-4611 |
| 11 | 671007007 | WASHER 8 ELM3310-3710 |
| 12 | 671001037 | SCREW 5X16 |
| 13 | 671558001 | BELT PROTECTION COVER |
| 14 | 671001037 | SCREW 5X16 |
| 15 | 671536001 | FRONT COVER |
| 16 | 671107301 | SCREW 4X16 |
| 17 | 671317001 | PLATE PLM4110-4610-4611 |
| 18 | 671011005 | SPRING PLM4110-4610-4611 |
| 19 | 671316004 | LOCKING BUTTON PLM4110-4610 |
| 20 | 671326001 | MULCHING KIT |
| 21 | 671105103 | 200MM WHEEL COVER |
| 22 | DA00000537 | FLANGE |
| 23 | 671040160 | BEARING |
| 24 | 671204301 | 200MM WHEEL |
| 25 | 671040160 | BEARING |
| 26 | 671007062 | WASHER |
| 27 | 671006119 | SCREW M6X60 |
| 28 | 671376001 | LOWER SUPPORT |
| 29 | 671376002 | BEARING SHELL |
| 30 | DA00000549 | NUT |
| 31 | 671001374 | FRONT AXLE |
| 32 | 671010530 | 280MM WHEEL COVER |
| 33 | DA00000537 | FLANGE |
| 34 | 671040160 | BEARING |
| 35 | 671020440 | 280MM WHEEL |
| 36 | 671295001 | GEAR |
| 37 | 671107301 | SCREW 4X16 |
| 38 | 671087001 | DUST COVER |
| 39 | 671040160 | BEARING |
| 40 | 671007062 | WASHER |
| 41 | 671002019 | SCREW M6X12 ELM4110 |
| 42 | DA00000542 | SUPPORT |
| 43 | DA00000543 | NUT |
| 44 | 671002030 | SCREW PM5100S3 |
| 45 | 671001372 | REAR AXLE |
| 46 | DA00000612 | RING |
| 47 | 671001076 | WASHER D35 |
| 48 | DA00000904 | HANDLE |
| 49 | DA00000549 | NUT |
| 50 | 671003033 | SCREW M5X8 |
| 51 | 671010590 | HANDLE |
| 52 | DA00000604 | RETAINING RING |
| 53 | DA00001091 | PINION DX PLM4611 |
| 54 | DA00000604 | RETAINING RING |
| 55 | DA00000608 | WASHER |
| 56 | DA00000609 | BEARING |
| 57 | 671002031 | BEARING BOX |
| 58 | DA00000597 | PIN |
| 59 | 671501028 | TRACTION GROUP |
| 60 | 671011174 | TRACTION GROUP SPRING |
| 61 | DA00000605 | LEFT GEAR |
| 62 | 671381001 | PROTECTION PM46-SB |
| 63 | 671380001 | LATERAL COVER |
| 64 | 671111300 | TORSION SPRING |
| 65 | 671201501 | SCREW PM5100S3 |
| 66 | 671080040 | ELASTIC WASHER |
| 67 | 671001019 | AXLE PM5100S3 |
| 68 | 671002183 | PLATE X PLM5600 |
| 69 | 671002019 | SCREW M6X12 ELM4110 |
| 70 | DA00000898 | ADJUSTMENT PLATE |
| 71 | DA00000543 | NUT |
| 72 | DA00000562 | FLANGE NUT |
| 73 | 671001753 | RH SUPPORT |
| 74 | DA00000537 | FLANGE NUT |
| 75 | DA00000543 | NUT |
| 76 | 671011113 | SPRING TORSION DX |
| 77 | 671001366 | SUPPORT ROD |
| 78 | 671011114 | LH TORSION SPRING |
| 79 | 671001752 | SUPPORT LH |
| 80 | DA00000549 | NUT |
| 81 | 671001377 | JUNCTION |
| 82 | 671800104 | CORD PROTECTING SHEATH |
| 130 | 671001749 | RED FRAME |
| 131 | DA00000897 | SPRING |
| 83 | 671013784 | BAG GRASS |
| 84 | 671001381 | BASKET FRAME |
| 85 | 671001032 | SCREW 4,2X18 |
| 86 | DA00000614 | SCREW 4,8X19 |
| 87 | 671382001 | BASKET COVER |
| 88 | 671384001 | HANDLE |
| 89 | 671004272 | REAR COVER |
| 90 | 671010710 | SCREW 4X12 |
| 91 | 671385001 | WINDOW |
| 92 | DA00000900 | PLUG |
| 93 | 671006004 | SCREW M8X52 |
| 94 | DA00000565 | WASHER |
| 95 | 671365005 | KNOB |
| 96 | DA00000563 | HEX NUT |
| 97 | 671611001 | CABLE SUPPORT |
| 98 | 671055001 | ADJUSTMENT RING |
| 99 | DA00000860 | SCREW 3X10 |
| 100 | 671001804 | LOWER HANDLE |
| 101 | 671090048 | PIN |
| 102 | 671364005 | LOCKING LEVER |
| 103 | 671001119 | PLATE |
| 104 | 671001301 | SCREW M8X69 |
| 105 | DA00000860 | SCREW 3X10 |
| 106 | 671054001 | UPPER ADJUSTING TOOTH RING |
| 107 | 671011890 | WASHER 16 |
| 108 | 671005008 | NUT M8 PLM4110-4610-4611 |
| 109 | DA00000577 | SCREW |
| 110 | DA00000579 | HOOK |
| 111 | DA00000574 | WASHER |
| 112 | DA00000864 | ELASTIC WASHER 6 |
| 113 | DA00000575 | NUT M6 |
| 114 | 671001258 | CONTROL CABLE (MOTOR BRAKE) |
| 115 | 671001222 | CABLE TRACTION PM-46SB PLM4628 |
| 116 | DA00000575 | NUT M6 |
| 117 | DA00000574 | WASHER |
| 118 | DA00000573 | PLATE |
| 119 | 671013260 | THROTTLE HANDLE ASS'Y |
| 120 | DA00000572 | SCREW |
| 121 | 671017970 | UPPER HANDLE |
| 122 | 671017580 | ENGINE BRAKE LEVER |
| 123 | 671001732 | TRACTION LEVER |
| 124 | 671001029 | HANDLE |
| 125 | DA00000617 | SCREW |
| 126 | DA00000586 | SCREW |
| 127 | DA00000582 | SQUARE WASHER |
| 128 | DA00000537 | NUT |
