Nella tabella seguente, cercate il modello del Decespugliatore ed il rispettivo codice del ricambio.
Tanaka TBC-500

Spare parts & components for Tanaka Brushcutters TBC-500

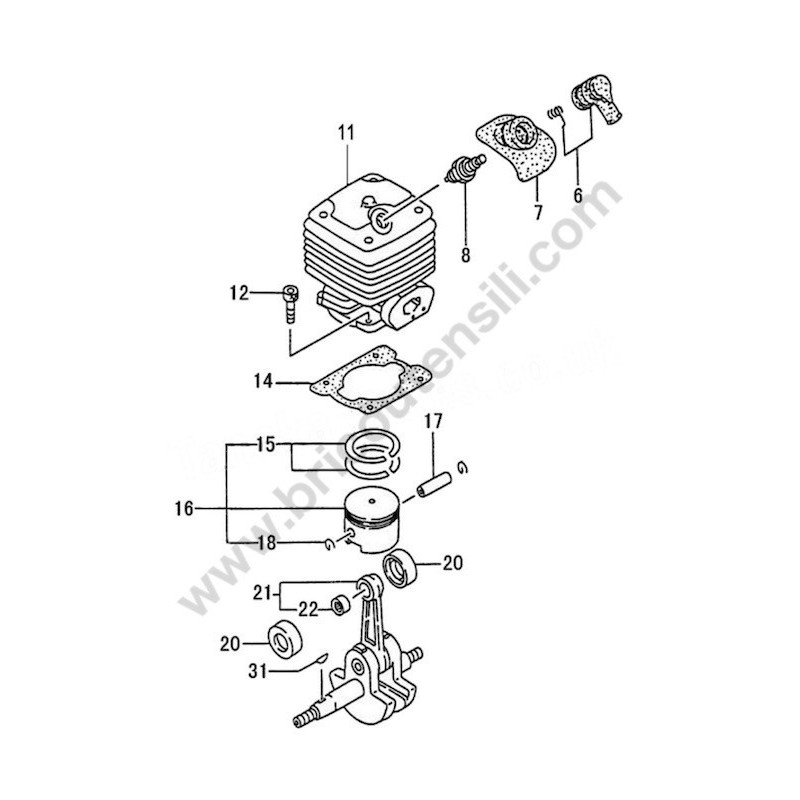

CYLINDER/PISTON/CRANK SHAFT Pag.1
Pos. Codice Descrizione
6 6687479 CAPPUCCIO CANDELA
7 6688336 PROTEZIONE CANDELA
8 6699319 CANDELA BPMR6A
11 6685470 CYLINDER
12 6684586 BULLONE 5x18 / S
14 6685738 GUARNIZIONE CILINDRO M244133
14 6695847 GUARNIZIONE DEL CILINDRO M244132
15 6686126 FASCIA ELASTICA PISTONE
16 6685936 PISTONE
17 6686019 SPINOTTO PISTONE
18 6686026 FERMO SPINOTTO
20 6685993 COLLARE A PISTONE
21 6686190 ALBERO MOTORE COMP - NON FORNIBILE
22 6695602 CUSCINETTO A RULLI
31 6686457 CHIAVETTA 3X13X5
CRANK CASE Pag.2
1 160420021 PROTEZIONE CILINDRO
2 6695383 VITE 5X12 / PS
19 6693302 SALTARELLO
20 6684683 ARRESTO ANELLO 5
23 6695139 DADO
24 6693345 MOLLA SALTARELLO AVVIAMENTO
25 6693395 PULEGGIA DI AVVIAMENTO
26 6686553 CASSA MOTORE
27 6686713 GUARNIZIONE
28 6695637 PARAOLIO
29 6695557 CUSCINETTO
30 6686463 RONDELLA ALBERO MOTORE
32 071-02007-200 SPESSORE 0,05
32 6686470 SPESSORE 0,10
32 6686471 SPESSORE 0,15
32 6686472 SPESSORE 0.2
32 6686473 SPESSORE 0.3
36 6695367 VITE
38 6695364 VITE
46 6684792 DADO
47 6694043 VITE REGISTRO
51 6687369 VOLANO COMP.
52 6695185 RONDELLA
53 6695225 WASHER 10
54 6695138 DADO
55 6695934 BOBINA DI ACCENSIONE
56 6695339 VITE 5X15 / S
58 6684864 RONDELLA 5
59 6687490 TRANSISTOR
60 6695384 VITE 5X14 / PS
63 6688004 MORSETTO PER CAVO COMP
66 112-04230-20 CUSTODIA VENTOLA, M244132
66 112-04202-200 COPERTINA
67 6695361 VITE 6X20
68 6688055 PASSACAVO
69 6688049 PASSACAVO
241 6693397 PULEGGIA DI AVVIAMENTO
ENGINE-1 Pag.3
27 6692225 GOMMA SERBATOIO
31 6689883 GUARNIZIONE COLLETTORE DI ASPIRAZIONE
32 6689947 ISOLATORE CARBURATORE COMP. M244132
32 6689948 ISOLATORE CARBURATORE COMP. M244133
33 6689826 GUARNIZIONE CARBURANTE
49 6695423 VITE 5X24WS
51 6691004 LEVA ARIA
52 6685267 TUBO
53 6695139 DADO
54 6695235 RONDELLA DENTATA INTERNA
55 6690080 POMPETTA PRIMER
63 6688172 TUBO CARBURANTE ASS'Y
64 6684619 CLIP
65 6692273 CORPO FILTRO BENZINA
66 6691526 SERBATOIO BENZINA
68 6697447 GOMMINO
70 6691716 TAPPO SERBATOIO BENZINA
76 6691927 SUPPORTO SERBATOIO
77 6692193 GOMMA
78 6695386 VITE
79 6687931 CAVO DI MASSA
96 6684625 CATENA TAPPO SERBATOIO
ENGINE-2 Pag.4
1 6692777 PROTEZIONE MARMITTA
2 6695383 VITE 5X12 / PS
2 6695383 VITE 5X12 / PS
3 994-13050-121 VITE 5X12 / P
5 6695088 VITE M6X65
6 6695193 RONDELLA M6
7 6692553 MARMITTA COMP
7 6695722 MARMITTA COMP - da matricola M244133
9 6692883 GUARNIZIONE
10 6692643 TUBETTO
11 6695325 VITE 4X8 / S
11 3804200801 SILENZIATORE PROTEZIONE COMP. M244132 (OBSOLETO)
14 6692741 GUARNIZIONE
16 6687242 SCUDO TERMICO
23 6695389 VITE 5 X 18 / PS
24 6695395 VITE
25 6692205 SUPPORTO
26 6692227 GOMMINO
81 6689645 RONDELLA FRIZIONE B
82 6688614 MASSA FRIZIONE - ALLUMINIO
83 6689428 MOLLA FRIZIONE
84 6695203 RONDELLA FRIZIONE 10
85 6689632 BULLONE FRIZIONE
161 6687241 SCUDO TERMICO
231 6695389 VITE 5 X 18 / PS
RECOIL STARTER Pag.5
0 6692970 AVVIAMENTO COMPLETO - R022631
1 6693025 CARTER AVVIAMENTO - R022631
0-1 6692974 AVVIAMENTO COMPLETO - Q073560
0-1 6692974 AVVIAMENTO COMPLETO - R022630
2 6693007 PULEGGIA AVVIAMENTO
3 6693114 MOLLA AVVIAMENTO
9 783-04220-20 CORDA AVVIAMENTO
11 81506000200 MANIGLIA AVVIAMENTO METALLO Q047660 815-06000-20
12 6693607 TAPPO MANIGLIA AVVIAMENTO
14 6693232 MANIGLIA DI AVVIAMENTO
17 6693634 SET VITE
2-1 6693233 MANIGLIA DI AVVIAMENTO
3-1 6693028 CARTER AVVIAMENTO
4-1 6693116 MOLLA AVVIAMENTO
5-1 6693166 CORDA AVVIAMENTO
6-1 6693008 PULEGGIA AVVIAMENTO
7-1 6693308 INNESTO AVVIAMENTO - Q073560
7-1 6693309 INNESTO AVVIAMENTO - R022630
8-1 6693420 RONDELLA
10-1 6693625 PISASTRINA - Q073560
10-1 6693623 PISASTRINA - R022630
11-1 6693565 RANELLA AVVIAMENTO
11-1 6693564 SPESSORE
12-1 6693635 VITE
12-1 6693635 VITE
CLUTCH CASE Pag.6
1 6688582 TAMBURO FRIZIONE
2 6695296 ARRESTO ANELLO
3 6695559 CUSCINETTO A SFERA
4 6695285 ARRESTO ANELLO C-15 ESTERNO
5 6689506 FLANGIA FRIZIONE
6 6695337 VITE 5X16 / S
9 6691827 GOMMINO
10 6689193 CARTER FRIZIONE
11 6684667 BULLONE ESAGONALE 5X12S
13 6695042 BULLONE ESAGONALE 5X10
14 6688541 FERMO
15 6695084 VITE 6 X 45
16 6684826 RONDELLA 6
17 6695194 RONDELLA 6
18 6696512 DADO 6
HANDLE(SERIAL NO.-P005485) Pag.7
26 6687515 INTERRUTTORE
27 6695274 VITE 3 X 8
28 6688374 COPERCHIO
29 6688385 MOLLETTA
30 6687805 TERMINALE DI TERRA B
31 6687801 TERMINAL DI TERRA A
32 6695173 DADO 5
33 6695311 ANELLO 6
34 6693601 MOLLETTA
35 6693803 GRILLETTO
36 6695455 VITE 5X25
37 6693653 PERNO
38 6694834 MOLLETTA
39 6694829 PULSANTE DI BLOCCO
60 6691071 MANIGLIA DESTRA
61 6691087 MANIGLIE SINISTRO SUPERSEDES
62 6691097 MANOPOLA
63 6697769 UTILIZZARE 165.33130.201
73 6687910 CAVO STOP
78 6693950 CAVO ACCELERATORE
80 6691023 UTILIZZARE 499.37225.200
85 6693725 LEVA ACCELERATORE
HANDLE(W/LOCKOUT)(P005486-) Pag.8
1 6689464 ALBERO TRASMISSIONE SUPERSEDES
2 6689356 TUBO ESTERNO
3 6689515 BOCCOLA
11 6684903 VITE 5X16S
13 6691131 STAFFA MANIGLIA A
14 50737110200 STAFFA MANIGLIA B
15 6691168 STAFFA MANIGLIA C.
16 6684826 RONDELLA 6
17 6685064 VITE 6X20
18 31937100200 AMMORTIZZATORE 319-37100-20
19 6690382 FERMO ALBERO B
20 6690379 FERMO
22 6684586 VITE 5x18 / S
51 6689289 PROTEZIONE
52 33537100200 COLLARE DI SOLLEVAMENTO
53 6689250 COLLARE IN METALLO DI SOLLEVAMENTO
54 33837100800 FASCETTA (OBSOLETE)
55 990-51050-15 VITE 5X15
56 6684834 RONDELLA 5
61 6691087 MANIGLIE SINISTRO SUPERSEDES
63 6684708 MANIGLIA
74 6690707 MORSETTO B
79 6687845 CAVO DI MASSA OBSOLETO
82 6694028 CONNETTORE CAVI
83 6693878 CAVO ACCELERATORE
84 164-13018-00 TUBO DI PROTEZIONE, 13X180L (OBSOLETO)
86 6692863 BRETELLE
92 6691074 MANUBRIO
THROTTLE LEVER (SERIAL NO.P005486-) Pag.9
95 6693746 LMANOPOLA COMPLETA
96 6693794 SEMI IMPUGNATURA
98 6688330 LEVETTA
99 6694835 MOLLA
100 6693602 MOLLA
101 6693806 LEVA ACCELERATORE
103 6694830 PULSANTE DI BLOCCO
105 6693817 CARTER
106 6695279 VITE 4X18
107 6694903 VITE 5X35
108 6684727 DADO 5
110 8893741120 FASCETTA
111 6696512 DADO 6
112 6695460 VITE / PHILLIPS
120 6694014 GRUPPO CAVI
GEAR CASE Pag.10
1 6688738 TESTINA COMPLETA -P052020 (millerighe)
1 6688706 TESTINA COMPLETA - Q198802
1 6688706 TESTINA COMPLETA - Q198803
2 6684709 VITE 5X25 / S
4 6684741 ANELLO C-28 IN
5 6684664 ANELLO
6 6695532 CUSCINETTO
7 6695530 CUSCINETTO
9 6688733 CARTER TESTINA - Q199803
9 6688701 CARTER TESTINA - P045170
9 6688703 SCATOLA INGRANAGGI
11 6684667 VITE 5X12S
12 6695437 PLUS HEAD BOLT 8X10
13 6695524 CUSCINETTO
15 304-37400-20 ALBERINO P052020 (OBSOLETO)
15 6688931 ALBERINO - P052021
16 6695563 CUSCINETTO
17 6695298 ANELLO C-40 IN
18 6689022 SUPPORTO DISCO -P045170
18 6689022 SUPPORTO DISCO -P045171
19 6689044 GHIERA
20 6688982 COPERCHIO PROTEZIONE
21 6695418 VITE
22 6689062 BULLONE
23 6689157 DISTANZIALE - K232231
35 6688866 KIT PIGNONE E CORONA
GUARD Pag.11
26 6695081 VITE
26 6697451 VITE 6X25
27 6684826 RONDELLAR 6
28 6690299 STAFFA, 30 DIA.
29 6684748 STAFFA
30 6684748 STAFFA
31 6690372 PROTEZIONE INFERIORE
32 6693386 LAMA
34 6695334 VITE
36 6684965 DADO
37 6684826 RONDELLA 6
38 44237100200 STAFFA, Q199802
38 6690299 STAFFA 30 DIA.
39 6690225 PROTEZIONE LAMA
40 6695079 VITE
45 4413710391 PROTEZIONE DI SICUREZZA, ALLUMINIO, L216840
45 6690228 PROTEZIONE DI SICUREZZA
46 44137103201 PROTEZIONE DI SICUREZZA, ALLUMINIO, L216840
46 441-37113-20 PROTEZIONE DI SICUREZZA, 8 IN. L216841
47 314-37151-20 VITE M5X50
48 6684834 RONDELLA 5
49 6685075 DADO 5
TOOLS Pag.12
50 6688990 PROTEZIONE
51 6689108 COPPETTA
CARBURATOR Pag.13
0 6690600 CARBURETOR
1 6685210 SET SCREW
2 6691420 PUMP BODY
3 6691455 PUMP GASKET
4 6691446 PUMP DIAPHRAGM
5 6684700 INLET SCREEN
17 6690766 IDLE ADJUST SPRING
18 6690736 SCREW
19 6692049 ADJUST SPRING
20 6690715 LOW ADJUST SCREW
21 6690692 HIGH ADJUST SCREW
22 6685215 NEEDLE VALVE
23 6690871 SPRING
24 6690819 CONTROL LEVER
25 6685219 HINGE PIN
26 6685218 HINGE PIN SET SCREW
27 6690840 DIAPHRAGM GASKET
28 6690829 METERING DIAPHRAGM
29 6690434 AIR PURGE COMP
30 6690860 DIAPHRAGM COVER
31 548-25014-20 SET SCREW, L139190 (OBSOLETE)
31 6691310 SET SCREW
AIR CLEANER Pag.14
36 6690104 CLEANER BODY
37 6692244 COLLAR
38 6690848 CHECK BOARD REPLACES
39 6690356 SPONGE
40 6695658 O RING
41 6690147 COVER
42 6687794 KNOB
42 6689735 CLEANER COVER BOLT
43 6694915 SCREW
43 6695354 SCREW 5X60
44 6684662 S.WASHER 5
