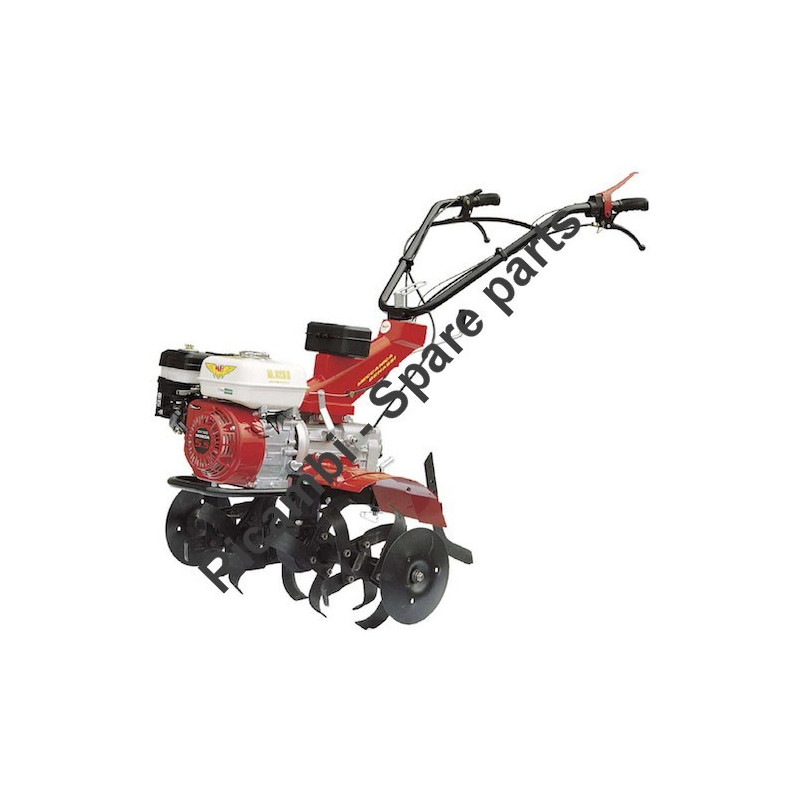

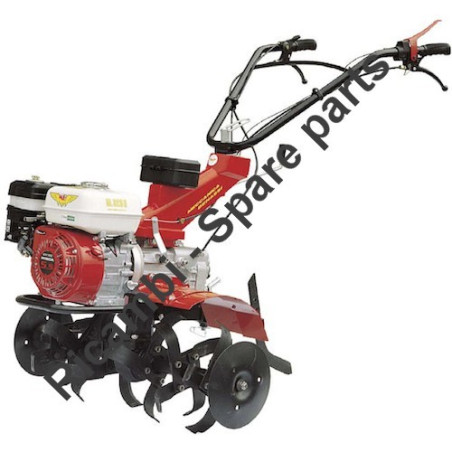

Ripara la tua Motozappatrice RL 328 Special, tutti i pezzi di ricambio sono fornibili a prezzi scontati per la spedizione I nostri ricambi sono ricambi originali e sono dotati di una garanzia completa.
Nella tabella seguente, cercate il modello della Motozappatrice ed il rispettivo codice del ricambio![]()
| MOTOZAPPATRICE RL 328 Special | ||
| RL 328 GRUPPO SCATOLA CAMBIO Pag.1 |
||
| 1 | 6GQ024001 | PROTEZIONE PRESA DI FORZA |
| 2 | 6GP03400 | PRIGIONIERO M 10x35 |
| 3 | 37101060 | RONDELLA ONDULATA Ø6 |
| 4 | 39312220 | VITE TE M 6x14 |
| 5 | 6HC00150 | RONDELLA IN FIBRA 6-10 |
| 6 | 39703900 | VITE TC M 6x10 |
| 7 | 6CO050002 | COPERCHIO CORPO CENTRALE |
| 8 | 3322105T | DADO AUTOBLOCCANTE M 10 |
| 9 | 3730106T | RONDELLA GROWER Ø10 |
| 11 | 3290105T | DADO M 7 |
| 12 | 6FT01300 | MORSETTO |
| 13 | 6FU15400 | MOLLA |
| 15 | 6GP09400 | PRIGIONIERO M 10x37 |
| 16 | 6DS07370 | GUARNIZIONE SUPERIORE FRESA |
| 17 | 37101080 | RONDELLA ONDULATA Ø 8 |
| 18 | 3290106T | DADO M 8 |
| 19 | 6FL09200 | LEVETTA RM |
| 20 | 6HP00600 | SPESSORE 12x20xSp0,3-0,5 |
| 21 | 6FL06800 | LEVETTA SICURA RM |
| 22 | 30201150 | ANELLO DI TENUTA OR115 |
| 23 | 6GP03800 | PRIGIONIERO M 8x26 |
| 24 | 6GP02800 | PRIGIONIERO M 8x36 |
| 24 | 6GP00800 | PRIGIONIERO M 8x40(15LD315/350)Honda |
| 25 | 3730105T | RONDELLA GROWER Ø8 |
| 26 | 6BQ02400 | BOCCOLA PORTA LEVA |
| 27 | 6FU031T0 | MOLLA |
| 28 | 6HH002 0 | SEMI SFERA |
| 29 | 38201150 | SPINA ELASTICA |
| 30 | 31801090 | CUFFIA PARAPOLVERE |
| 31 | 6DF05800 | FORCELLA |
| 32 | 6BF12100 | ASTA PORTA FORCELLA |
| 33 | 6FL09300 | LEVA FRIZIONE |
| 34 | 5HG014T0 | SELETTORE M ARCE |
| 36 | 3931290T | VITE TE M 8x20 |
| 37 | 6DT020T0 | GUIDA FILO |
| 38 | 6HC04100 | RONDELLA IN FIBRA 8/14/3 |
| 39 | 6DS04460 | GUARNIZIONE MOTORE |
| 40 | DOTAZTAPPO | GUARNIZIONE 16/22/2 |
| 41 | 30601030 | BOCCHETTONE SFIATO |
| 42 | 6CS01900 | GHIERA PORTA LEVA |
| 43 | 6FL084T0 | LEVA CAM BIO M ARCE |
| 44 | 6GL005T0 | PIASTRINA DI FISSAGGIO |
| 45 | 6CT044T0 | DISTANZIALE |
| 46 | 6HP00200 | SPESSORE 8x14 |
| 47 | 6BF044001 | PERNO PORTA FORCELLA |
| 48 | 38101100 | SFERA 1/4 |
| 49 | 6FU00900 | MOLLA |
| 50 | 5DF00900 | FORCELLA 1° E RM |
| 51 | 5DF01000 | FORCELLA 2° E 3° |
| 52 | 6GP02900 | PRIGIONIERO M 8x31 |
| 53 | 6CI16000 | CORPO CENTRALE |
| 54 | 3322104T | DADO AUTOBLOCCANTE M 8 |
| 55 | 30101150 | ANELLO DI TENUTA 12/22/7 |
| 56 | 6FU16000 | MOLLA |
| 57 | 39311250 | VITE TE M 4x6 |
| 58 | 37301010 | ROSETTA ELASTICA |
| RL 328 GRUPPO CAMBIO Pag.2 |
||
| 1 | 30101500 | ANELLO DI TENUTA 17x40x7 |
| 2 | 38011400 | SEEGER I 40 |
| 3 | 38001170 | SEEGER E 17 |
| 4 | 6HP03800 | SPESSORE 30x39,8 |
| 5 | 32501250 | CUSCINETTO 6203 |
| 6 | 6HP02200 | SPESSORE 17x30 |
| 7 | 38001210 | SEEGER E 21 |
| 8 | 6FC17000 | INGRANAGGIO 1° E RM Z/35 |
| 9 | 6FC169001 | INGRANAGGIO 2° E 3° Z/28/31 |
| 10 | 6HP03050 | SPESSORE 21,8x35x0,8 |
| 11 | 30701150 | ANELLO INTERNO LR 25x30x20,5 |
| 12 | 31901600 | ASTUCCIO A RULLINI HK3020 |
| 13 | 6GS12700 | ALBERO SECONDARIO Z/7 |
| 14 | 6FC38000 | ALBERO PRIM ARIO Z/17/13/9/10 |
| 15 | 6BQ11000 | BOCCOLA |
| 16 | 32801080 | CUSCINETTO REGGISPINTA AX614 |
| 17 | 38001120 | SEEGER E 12 |
| 18 | 32801090 | CUSCINETTO REGGISPINTA AX1226 |
| 19 | 36871090 | RALLA CP1426 |
| 20 | 6FU12700 | MOLLA |
| 21 | 6HP01200 | SPESSORE 14x24 |
| 22 | 6GH08200 | PERNO CM |
| 23 | 31901150 | ASTUCCIO A RULLINI HK1412 |
| 24 | 6FC34000 | INGRANAGGIO RM Z/17 |
| 25 | 6FC38100 | INGRANAGGIO RM Z/30 |
| 26 | 6LD02800 | TAPPO |
| 27 | 38101120 | SFERA 9/32 |
| 28 | 6HP06600 | SPESSORE 6x16 |
| RL 328 GRUPPO SUPPORTO FRESA Pag.3 |
||
| 1 | 38001190 | Seeger E 19 |
| 2 | 6HP02600 | Spessore 20x30x0,2-0,3-0,5 |
| 3 | 6CC12400 | Corona rinvio fresa z-26 |
| 5 | 32501600 | Cuscinetto a sfere 6205 25x52x15 |
| 6 | 6CI13100 | Supporto fresa |
| 7 | 3322105T | Dado autobloccante M 10 h10 |
| 8 | 37301060 | Rondella grower Ø10 |
| 9 | 6GP09400 | Prigioniero M 10x37 |
| 10 | 32501450 | Cuscinetto a sfera 6304 20x52x15 |
| 11 | 6DS17400 | Guarnizione supporto fresa |
| 12 | 6CI13200 | Porta corona |
| 13 | 6BB021001 | Albero porta fresa |
| 14 | 6HP04450-60- | Spessore 40,5x52x0,2-0,3 |
| 15 | 38011520 | Seeger I 52 |
| 16 | 30111110 | Anello di tenuta |
| 17 | 6HC10400 | Rondella in feltro |
| 18 | 6C0117T0 | Coperchietto parapolvere |
| 19 | 6HP036T0 | Spessore 26x32x0,3 |
| 20 | 6CC12500 | Corona comando fresa z-24 |
| 21 | 6HC00830 | Guarnizione in fibra 16x22x1,5 |
| 22 | 6LD013T0 | Tappo olio |
| 23 | 6GS12800 | Pignone conico z-7 |
| RL 328 GRUPPO FRIZIONE PER MOTORI LOMBARDINI 15LD225-15LD315 E LGA226 Pag.4 |
||
| 1 | 32801120 | Cuscinetto reggispinta AX 2542 |
| 2 | 36871140 | Ralla CP 3/25/42 |
| 3 | 6FV07700 | Mozzo disinnesto frizione |
| 4 | 6HC13600 | Spessore 1,2 |
| 5 | 6CU00400 | Disco spessore 3 |
| 6 | 33601020 | Disco frizione |
| 7 | 6HM 00700 | Spingi disco |
| 8 | 35801080 | Molla a diaframma carico Kg120 |
| 9 | 32801070 | Cuscinetto reggispinta Ø30x47x208 |
| 10 | 6CD02900 | Campana frizione |
| 11 | 6BQ01300 | Boccola di centraggio |
| 12 | 31901380 | Astuccio a rullini |
| 13 | 37301050 | Rondella grower Ø8 |
| 14 | 39403700 | Vite TB M 8x25 |
| 15 | 6FU12800 | Molla ad anello Ø filo 2,5 |
| 16 | 38011900 | Seeger I90 |
| RL 328 GRUPPO FRIZIONE PER MOTORI HONDA GX160 E SINOPOWER 168F Pag.5 |
||
| 1 | 6DS18100 | Guarnizione |
| 2 | 6DI10800 | Flangia motore |
| 3 | 6CD03300 | Campana frizione |
| 4 | 39382010 | Vite a brugola 5/16 24/7/8 L=22,2 |
| 5 | 6FU12800 | Molla ad anello Ø2,5 |
| 6 | 35801080 | Molla a diaframma Kg120 |
| 7 | 6HM00700 | Spingi disco |
| 8 | 33601020 | Disco frizione Ø83 |
| 9 | 6CU00400 | Disco frizione Sp3 |
| 10 | 38011900 | Seeger I 90 |
| 11 | 6FV07700 | M ozzo disinnesto frizione |
| 12 | 36871140 | Ralla CP 3/25/42 |
| 13 | 32801120 | Cuscinetto reggispinta AX 2542 |
| 15 | 31901380 | Astuccio a rullini HK 2012 |
| 16 | 32801070 | Cuscinetto regg AX 3047 |
| 17 | 37101080 | Rondella ondulata Ø8 |
| 18 | 31401200 | Chiavetta 4,73x4,73x37,5 |
| 19 | 39342300 | Vite TE 5/16 24 FIL 1-1/4 L=31,7 |
| RL 328 GRUPPO FRIZIONE PER MOTORE KAMA-KD70 Pag.6 |
||
| 1 | 6BQ11300 | Boccola di centraggio |
| 2 | 6CD02900 | Campana frizione |
| 3 | 37301050 | Rondella grower Ø8 |
| 4 | 39403700 | Vite TCB M 8x25 |
| 5 | 31901380 | Astuccio a rullini |
| 6 | 32801070 | Cuscinetto reggispinta Ø30x47x2,8 |
| 7 | 6FU12800 | Molla ad anello |
| 8 | 32801120 | Cuscinetto regg AX 2542 25x42x2,8 |
| 9 | 6CU01000 | Disco spessore |
| 10 | 36871140 | Ralla CP 3/25/42 |
| 11 | 6FV07700 | Mozzo frizione |
| 12 | 38011900 | Seeger I90 |
| 13 | 33601020 | Disco frizione Ø83 |
| 14 | 6HM 00700 | Spingi disco |
| 15 | 35801080 | Molla a diaframma Kg 120 |
| RL 328 GRUPPO SUPPORTO MANUBRIO Pag.7 |
||
| 1 | 6FU008T0 | Molla a leva |
| 2 | 6CS008T0 | Boccola filettata |
| 5 | 5HT39200 | Supporto manubrio |
| 6 | 36501100 | Passacavo guida asta |
| 7 | 36601010 | Pomello p er asta Ø10 |
| 8 | 6DT033T0 | Guida filo |
| 9 | 6HC04100 | Rondella in fibra 8/14/3 |
| 10 | 5BF027T0 | Asta comando marce |
| 11 | 3320103T | Dado M 6 |
| 12 | 3950245T | VIT E TSPEI M 6x25 |
| 13 | 3700107T | Rondella bisellata Ø10 |
| 14 | 3930430T | Vite TE M 10x75 |
| 15 | 3320105T | Dado M 10 h12 autobloccante |
| 19 | 3701120T | Rondella comune Ø6-18 |
| 20 | 3931225T | Vite TE M 6x10 |
| 21 | 5BS00600 | Borsetta p orta attrezzi |
| 22 | 6GQ07900 | Cofano rosso |
| RL 328 GRUPPO MANUBRIO PER MOTORI LOMBARDINI LGA226, HONDA GX160 E SINOPOWER 168F Pag.8 |
||
| 1 | 35401160 | Stop motore completo |
| 2 | 35601060 | Manopola |
| 3 | 6HB004T | Registro M 8 |
| 4 | IN DOTAZ | Barilotto |
| 5 | 35701020 | Manettino acceleratore |
| 6 | 35401170 | Leva completa |
| 7 | 3710106T | Rondella ondulata Ø6 |
| 8 | 3320103T | Dado M 6 autobloccante |
| 9 | 6HP07500 | Spessore |
| 10 | 6DG04300 | Filo sicura retromarcia |
| 11 | 6HZ01200 | Sup p orto dentato |
| 12 | 5HR13900 | Stegola |
| 13 | 6HC025T0 | Rondella |
| 14 | 6DG15000 | Filo frizione |
| 15 | 39601740 | Vite TCIC M 4x6 |
| 16 | 36801030 | Pulsante stop |
| 17 | 6FB06200 | Filo stop motore |
| 18 | 3380121T | Fascetta |
| 19 | 3970325T | Vite TCCI M 5x16 |
| 20 | 3290103T | Dado M 5 h5 |
| RL 328 GRUPPO MANUBRIO PER MOTORI LOMBARDINI 15LD225 E 15LD315 Pag.9 |
||
| 1 | 35401160 | Stop motore completo |
| 2 | 35601060 | Manopola |
| 3 | 6HB004T0 | Registro M 8 |
| 4 | IN DOTAZ | Barilotto |
| 5 | 35701020 | Manettino acceleratore |
| 6 | 35401170 | Leva completa |
| 7 | 3710106T | Rondella ondulata |
| 8 | 3320103T | Dado M 6 autobloccante h 7,8 |
| 10 | 6DT009T0 | Ferma filo |
| 11 | 6FU006T0 | Molla |
| 12 | 6HB01000 | Registro M 6x30 |
| 13 | 6HZ01200 | Supporto dentato |
| 14 | 5HR13900 | Stegola |
| 15 | 6HC025T0 | Rondella |
| 16 | 6DG15000 | Filo frizione |
| 17 | 35851010 | Morsetto |
| 18 | 6DG20600 | Filo stop motore |
| 19 | 6HP07500 | Spessore |
| 20 | 6DG04300 | Filo sicura RM |
| 21 | 33801210 | Fascetta |
| 22 | 3970325T | Vite TCCI M 5x16 |
| 23 | 3290103T | Dado M 5 h5 |
| RL 328 GRUPPO MANUBRIO PER MOTORE KAMA KD 70 Pag.10 |
||
| 1 | 6HB011T0 | Registro M 6 |
| 2 | 3295104T | Dado registro M 6 h4 |
| 3 | 2290103T | Dado M 5 h5 |
| 4 | 33801210 | Fascetta |
| 5 | 3970325T | VIT E TCCI M 5x16 |
| 6 | 35601060 | Manopola |
| 7 | 3710106T | Rondella ondulata Ø6 |
| 8 | 3320103T | Dado M 6 autobloccante |
| 9 | IN DOTAZ | Barilotto |
| 10 | 35701020 | Manettino acceleratore |
| 11 | 35401170 | Leva completa |
| 12 | 6HP07500 | Spessore |
| 13 | 6HB004T0 | Registro M 8 |
| 14 | 6DG04300 | Cavetto sicura RM |
| 15 | 35851010 | Morsetto |
| 16 | 6DG20600 | Cavetto stop motore |
| 17 | 35401160 | Stop motore completo |
| 18 | 6DG15000 | Cavetto com frizione |
| 19 | 6HC025T0 | Rondella speciale |
| 20 | 5HR139C0 | Stegole |
| 21 | 6HZ01200 | Supporto dentato |
| RL 328 GRUPPO ATTACCO SPERONE Pag.11 |
||
| 1 | 3294107T | Dado M 6 h10 |
| 2 | 3730106T | Rondella grower Ø10 |
| 3 | 3930400T | Vite TE M 10x45 |
| 4 | 3931220T | Vite TE M 6x12 |
| 5 | 3700104T | Rondella bisellata Ø6 |
| 6 | 3290104T | Dado M 6 |
| 7 | 6GQ062001 | Prolunga protezione |
| 8 | 5HT33900 | Supporto sperone |
| 9 | 5GQ033001 | Protezione Sinistra |
| 10 | 5GQ032001 | Protezione Destra |
| 11 | 6FU117T0 | Copiglia |
| 12 | 6HL011T0 | Spina di traino |
| RL 328 GRUPPO SPERONE Pag.12 |
||
| 1 | 3931395T | Vite TE M 10x45 |
| 2 | 3290107T | Dado M 10 |
| 3 | 5BT05500 | Braccio sperone |
| 4 | 3320105T | Dado autobloccante |
| 5 | 6HO01400 | Sp erone |
| 6 | 3931385T | Vite TE M 10x35 |
| RL 328 GRUPPO FRESA Pag.13 |
||
| 1 | 39313800 | Vite TE M 10x30 |
| 2 | 3730106T | Rondella grower Ø10 |
| 3 | 32901070 | Dado M 10 |
| 5 | 5CU034001 | Disco laterale Ø240 |
| 6 | 5FV112001 | Mozzo porta lama interno |
| 7 | 5FV113001 | Mozzo porta lama 2° p os |
| 8 | 5FV114001 | Mozzo porta lama 3°p os |
| 9 | 6CM14200 | Lama orientale Sx Ø320 |
| 10 | 6CM014300 | Lama orientale Dx Ø320 |
| 11 | 5LF15100 | Perno L=60,5 |
| 12 | 5LF15200 | Perno L=85,5 |
| 13 | 5LF15300 | Perno L=110,5 |
| 14 | 6HC04500 | Rondella |
| 15 | 3296103T | Dado M 12x1,5 |
| RL 328 GRUPPO COFANO MOTORI LOMBARDINI 15LD225 – 15LD315 Pag.14 |
||
| 1 | 5CH13400 | Cofano motore |
| 2 | 6GL00200 | Piatto fissaggio gomma |
| 3 | 3970335T | Vite TC M 5x20 |
| 4 | 3320102T | Dado M 5 h6,8 autobloccante |
| 5 | 6CR00100 | Cerniera in gomma |
| 6 | 3971336T | Vite TCBB M 5x20 |
| 7 | 5HT40100 | Supporto cofano |
| 8 | 6CT 21900 | Distanziale filettato h25 |
| 9 | 3931283T | Vite TE M 8x14 |
| 10 | 3710108T | Rondella Ø8 ondulata |
| 11 | 3030115T | Antivibrante |
| 12 | 3322104T | Dado M 8 autobloccante |
| RL 328 GRUPPO PARAURTI PER MOTORE LOMBARDINI 15LD225 Pag.15 |
||
| 1 | 5GG09100 | Paraurti |
| 2 | 3290106T | Dado M 8 |
| 3 | 3701130T | Rosetta comune 8-24 |
| 4 | 39313050 | Vite TE M 8x35 |
| 5 | 3322104T | Dado M 8 h8,3 autobloccante |
| 6 | 38101200 | Sfera 19/32 |
| 7 | 3931300T | Vite TE M 8x30 |
| 8 | 38201200 | Sp ina elastica |
| 9 | 5BT05800 | Braccio sostegno motozappa |
| 10 | 6DG02000 | Filo acceleratore |
| 11 | 5GQ03700 | Protezione |
| 13 | 3930335T | Vite TE M 8x50 |
| 14 | 6FU04600 | Molla |
| RL 328 GRUPPO PARAURTI PER MOTORE LOMBARDINI 15LD315 Pag.16 |
||
| 1 | 5GG09100 | Paraurti |
| 2 | 3290106T | Dado M 8 |
| 3 | 3701130T | Rosetta comune |
| 4 | 39313050 | Vite TE M 8x35 |
| 5 | 3322104T | Dado M 8 h8,3 autobloccante |
| 6 | 38101200 | Sfera 19/32 |
| 7 | 3931300T | Vite TE M 8x30 |
| 8 | 38201200 | Spina elastica |
| 9 | 5BT05800 | Braccio sostegno motozap p a |
| 10 | 6DG02000 | Filo acceleratore |
| 11 | 5GQ03400 | Protezione |
| 12 | 6HC05500 | Rondella |
| 13 | 3930335T | Vite TE M 8x50 |
| 14 | 6FU04600 | Molla |
| RL 328 GRUPPO PARAURTI PER MOTORI HONDA GX160 E SINOPOWER 168F Pag.17 |
||
| 1 | 3930325T | Vite TE M 8x40 |
| 2 | 5GG095C0 | Paraurti |
| 3 | 3700106T | Rondella 8,4x17 |
| 4 | 6DT011T0 | Guida filo |
| 5 | 3290106T | Dado esagonale M 8 |
| 6 | 6DG02000 | Filo acceleratore |
| RL 328 GRUPPO PARAURTI PER MOTORE LOMBARDINI LGA 226 Pag.18 |
||
| 1 | 5GG08500 | Paraurti |
| 2 | 3730105T | Rosetta grower Ø8 |
| 3 | 3931285T | Vite TE M 8x16 |
| 4 | 6DG02800 | Filo acceleratore |
| 5 | 3930330T | Vite TE M 8x45 |
| 6 | 6CT 237T0 | Distanziale |
| RL 328 GRUPPO PARAURTI PER MOTORE KAMA KD 70 PG.19 |
||
| 1 | 5GG094C0 | Paraurti |
| 2 | 3290106T | Dado alto M 8 |
| 3 | 3701130T | Rosetta Ø8-24 |
| 4 | 3930325T | Vite TE M 8x24 |
| 5 | 3322104T | Dado autobloccante M 8 |
| 6 | 38101200 | Sfera Ø19/32 |
| 7 | 6FU046T0 | Molla |
| 8 | 3931300T | Vite TE M 8x30 |
| 9 | 38201200 | Spina elastica |
| 10 | 5BT058C0 | Braccio sostegno motozappa |
| 11 | 6DG02000 | Filo acceleratore |
| 12 | 3931290T | Vite TE M 8x20 |
| 13 | 3950295T | Vite TSEI M 8x16 |
| 14 | 6HQ049C0 | Staffa fissaggio marmitta |
| 15 | 6DS19500 | Guarnizione flangia motore |
| 16 | 6DI11200 | Flangia acc Motore |
| 17 | 3730105T | Rondella grower Øi8,5 |
| 18 | 3940370T | Vite TCEI M 5x25 |
Scheda tecnica
Potrebbe anche piacerti
