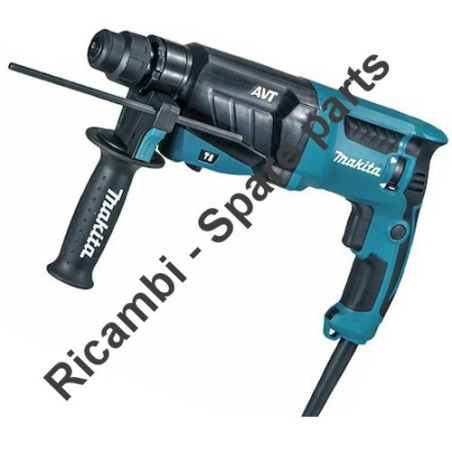

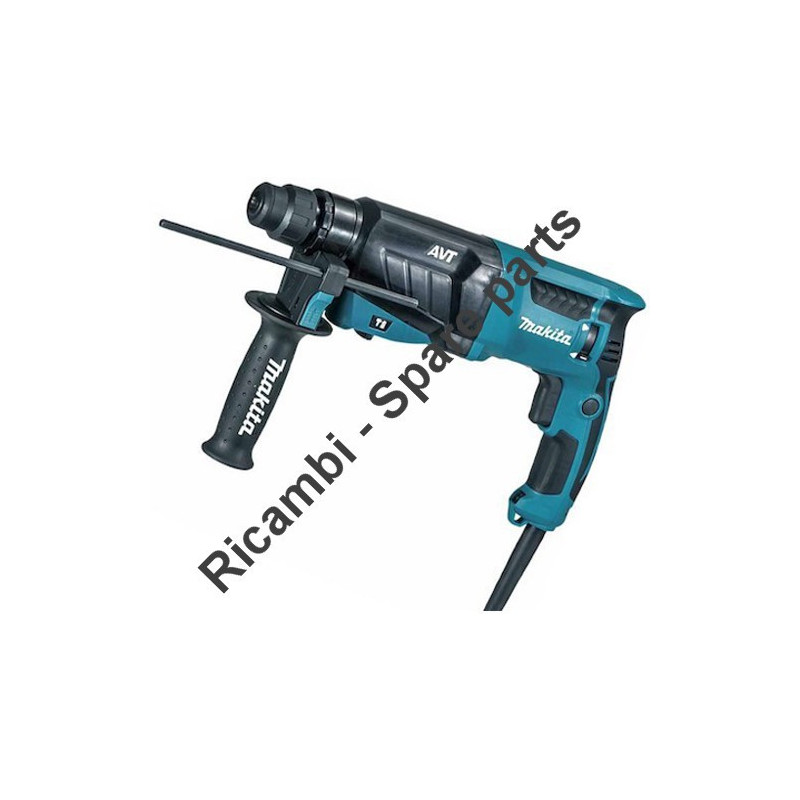

Makita genuine spare parts or replacement parts for to repair Rotary Hammer HR2631F.
Open PDF Diagram, check your spare part number position and then select it in the following table.
| Rotary Hammer HR2631F | ||
| # | Part Num. | Description |
| 1 | 286288-8 | CAP 35, HR2600 |
| 2 | 455393-4 | CHUCK COVER |
| 3 | 325813-1 | RING 21, HR2610 |
| 4 | 346177-0 | GUIDE WASHER, HR2610 |
| 5 | 233916-6 | C.C. SPRING 21-29, 906020 |
| 6 | 233989-9 | LEAF SPRING, HR2610 |
| 7 | 346834-0 | WASHER 16 X HR2631F |
| 8 | 122878-2 | GRIP ASSEMBLY, HR2610 |
| 9 | 346181-9 | GRIP SPRING 50, HR2610 |
| 10 | 266349-0 | SQUARE BOLT M8*50, DF441D |
| 11 | 451539-0 | GRIP BASE, HR2610 |
| 13 | 141765-6 | LOCK BUTTON HR2630T |
| 14 | 233360-7 | COMPRESSION SPRING 4, MT952 |
| 15 | 154935-8 | HANDLE 36 HR2601 |
| 16 | 142970-8 | GEAR HOUSING COMPLETE |
| 17 | 331890-3 | CUP SLEEVE, HR2610 |
| 18 | 211294-4 | BALL BEARING 6806LLU, HR2610 |
| 19 | 232286-0 | LEAF SPRING |
| 20 | 346833-2 | CHANGE PLATE B |
| 21 | 346832-4 | CHANGE PLATE A |
| 22 | 213278-8 | O-RING 17, HR2020 |
| 23 | 455392-6 | CHANGE LEVER |
| 24 | 455394-2 | CHANGE LEVER CAP |
| 25 | 455391-8 | COVER X HR2630T |
| 26 | 216022-2 | STEEL BALL 7.0, HR2412 |
| 27 | 216019-1 | STEEL BALL 3, TD020D |
| 28 | 142972-4 | TOOL HOLDER HR2631F |
| 29 | 332139-4 | DRIVING FLANGE |
| 30 | 227360-7 | SPUR GEAR 51, HR2610 |
| 33 | 234148-8 | COMPRESSION SPRING 31, HR2610 |
| 34 | 267153-0 | PLAT WASHER 30, HR2610 |
| 35 | 257932-4 | SPIRO LOCK WASHER 30, 6922K |
| 36 | 267153-0 | PLAT WASHER 30, HR2610 |
| 37 | 325783-4 | SLEEVE 9B, HR2611F |
| 38 | 325789-2 | IMPACT BOLT A, HR2610 |
| 39 | 325792-3 | WASHER 10, HR2611F |
| 40 | 234149-6 | COMPRESSION SPRING 20, HR2610 |
| 41 | 325793-1 | O-RING CASE B, HR2610 |
| 42 | 213073-6 | O RING 9, HR2475 |
| 43 | 233979-2 | RING SPRING 28, HR2020 |
| 44 | 325784-2 | STRIKER, HR2610 |
| 45 | 213258-4 | O RING 17.5, HR2610 |
| 46 | 310345-1 | PISTON CYLINDER, HR2610 |
| 47 | 346036-8 | GUIDE PLATE, HR261D |
| 48 | 324215-8 | PISTON JOINT, HR2020 |
| 49 | 234098-7 | COMPRESSION SPRING 14, HR2610 |
| 50 | 210137-7 | BALL BEARING 606ZZ |
| 51 | 257336-0 | STOP RING EXT U-6, BHR243 |
| 52 | 253186-1 | FLAT WASHER, MDB10-2 |
| 53 | 233360-7 | COMPRESSION SPRING 4, MT952 |
| 54 | 346831-6 | LOCK PLATE |
| 55 | 326448-1 | CAM SHAFT |
| 56 | 227359-2 | SPUR GEAR 10 |
| 57 | 332125-5 | CLUTCH CAM |
| 58 | 219023-9 | SWASH BEARING 10 |
| 59 | 257321-3 | RING 8, MT870 |
| 60 | 310344-3 | BEARING BOX, HR2610 |
| 61 | 211032-4 | BALL BEARING 608ZZ, 5704R |
| 62 | 266437-3 | HEX. SOCKET HEAD BOLT M4X16, HR2610 |
| 63 | 285735-6 | BEARING RETAINER, HR2610 |
| 64 | 227719-8 | HELICAL GEAR 26, HR2610 |
| 65 | 213728-3 | O-RING 68, HR261D |
| 66 | 346222-1 | PLATE, HR2610 |
| 67 | 265353-6 | HEX. SOCKET HEAD BOLT M4X12, HR2610 |
| 69 | 141573-5 | INNER HOUSING COMPLETE |
| 70 | 213407-3 | O RING 26, HR2475 |
| 71 | 213678-2 | OIL SEAL 12, HR2610 |
| 72 | 262569-4 | SLEEVE 9, HR2610 |
| 73 | 211097-6 | BALL BEARING 6000LLB, 5806B |
| 74 | 961006-2 | RETAINING RING S-10, JR300VT |
| 75 | 240121-8 | FAN 65 HR2601 |
| 76 | 515359-7 | ARMATURE ASSY 240V, HR2600 |
| 77 | 681670-0 | INSULATION WASHER, HR2470 |
| 78 | 210023-2 | BALL BEARING 627DDW, HR2453 |
| 79 | 267804-5 | WAVE WASHER 15, HR2470 |
| 80 | 346180-1 | WEIGHT HOLDER GUIDE, HR2610 |
| 81 | 256246-8 | PIN MUH352, MUH352 |
| 82 | 165593-5 | COUNTER WEIGHT, HR2610 |
| 83 | 266361-0 | TAPPING SCREW 4*30, 9526B |
| 84 | 451527-7 | BAFFLE PLATE, HR2610 |
| 85 | 626634-7 | FIELD 240V 195T, HR2600 |
| 86 | 451535-8 | MOTOR HOUSING, HR2610 |
| 89 | 194074-2 | CARBON BRUSH CB-325, 9553NB |
| 90 | 638655-7 | BRUSH HOLDER UNIT, HR2610 |
| 91 | 266556-5 | TAPPING SCREW 3*12, HR2610 |
| 92 | 266361-0 | TAPPING SCREW 4*30, 9526B |
| 95 | 682566-8 | CORD GUAUD 10-110, 6824 |
| 97 | 651090-2 | SWITCH TG853TB-3 |
| 98 | 631937-6 | LIGHT CIRCUIT, HR261FT |
| 99 | 687682-1 | CORD CLAMP, MT960 |
| 100 | 266385-6 | TAPPING SCREW M4*14, GA9020 |
| 101 | 266326-2 | TAPPING SCREW PT 4X18, MT951 |
| 102 | 451528-5 | HANDLE COVER, HR2610 |
| 103 | 266326-2 | TAPPING SCREW PT 4X18, MT951 |
| 104 | 267447-3 | FLAT WASHER 14, HR2610 |
| 105 | 233992-0 | RING SPRING 15 |
| 106 | 267114-0 | FLAT WASHER 17, RP0900 |
| 123 | 234343-0 | COMPRESSION SPRING 5 |
| 999 | 195105-0 | HAMMER SERVICE KIT |
