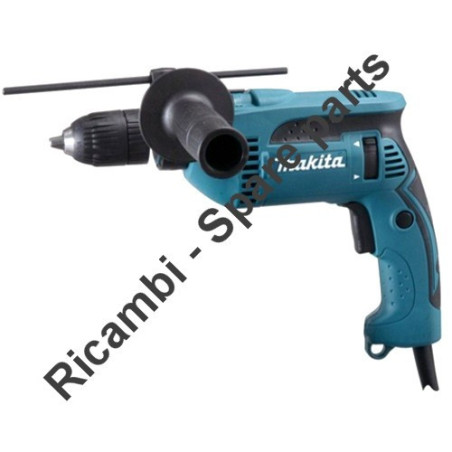

Fix Your Percussion Drill HP1641. All Spares are original and can be supplied at Low and discounted prices For Shipping. Our Spares are Genuine Parts and Come with a Full Guarantee.
In the following table, look for the model of Drill and the respective parts of the code.
| Percussion DRILL 680W HP1641 | ||
| # | Part Num. | Description |
| 1 | 265995-6 | SCREW M4X18 X 6408 / 6221DW |
| 3 | 188611-2 | HOUSING MOT. X HP1640 |
| 4 | 265583-9 | SCREW M8 X 120 |
| 5 | 345280-4 | WASHER X HP2051F |
| 6 | 417630-4 | HANDLE BASE X X HR2020 |
| 7 | 153503-4 | GRIP X MT811 |
| 8 | 196193-0 | CHUCK CHUCK S13 |
| 9 | 324397-6 | POST HP1620 |
| 10 | 233389-3 | SPRING COMP. 15 X HP1620 |
| 11 | 211201-7 | BEARING 6002 PER 8416 |
| 12 | 961055-9 | RETAINING RING S15 |
| 13 | 226579-5 | GEAR 45 X HP1620 |
| 14 | 216018-3 | BALL 5 HP2030 |
| 15 | 418319-7 | LEVER X HP1620 |
| 16 | 345354-1 | PLATE 19 X HP1620 |
| 17 | 141165-0 | SUPPORT CAM X HP1620 |
| 18 | 210023-2 | 9910/11 BEARING |
| 19 | 240067-8 | FAN 55 X HP1620 |
| 20 | 517458-1 | ARMATURE HP1620 |
| 21 | 211028-5 | BALL BEARING 627 |
| 22 | 633568-7 | STATOR 220-240 X HP1620 |
| 23 | 638237-5 | BRUSHES HOLDER X HP1620 |
| 24 | 191962-4 | CARBON BRUSHES CB-419 (406.407) 6408 |
| 25 | 686038-5 | PIN SUPPORT X HP2071F |
| 27 | 265995-6 | SCREW M4X18 X 6408 / 6221DW |
| 28 | 687260-7 | FIXED CABLE X GA5010 |
| 29 | 682502-4 | SLEEVE CABLE 8/85 6408 |
| 31 | 650570-5 | SWITCH TG843TB-2 HP1830 |
| 32 | 645200-1 | CAPACITOR |
