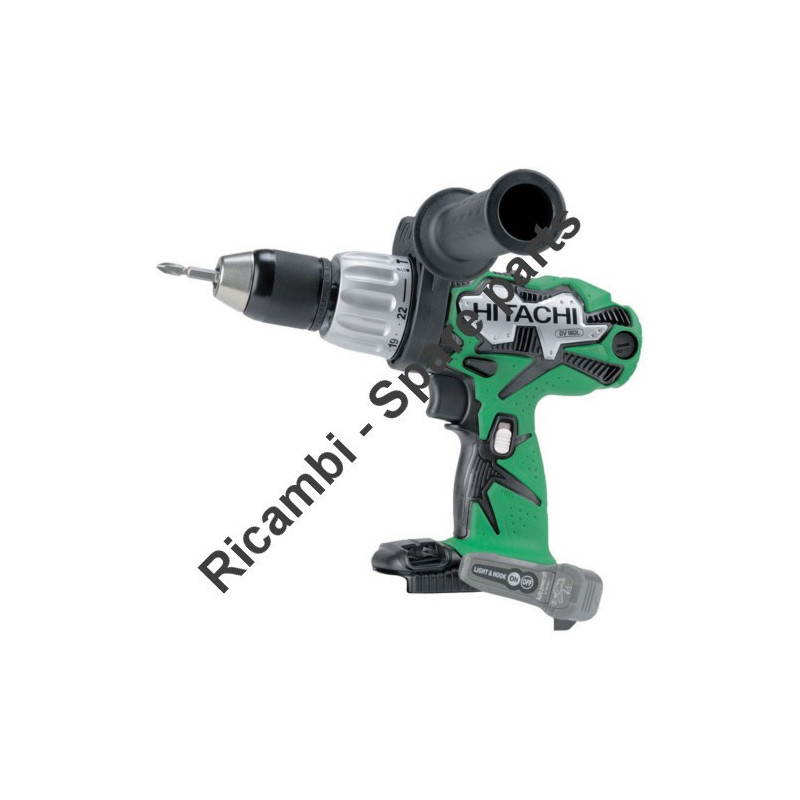

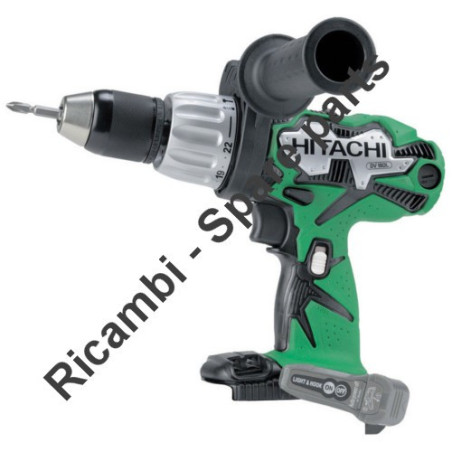

Hitachi-HIKOKI original spare parts for to make maintenance, replacement of damaged parts or repair electrical or mechanical components of the Cordless Impact Driver Drill DV18DL.
In the following table, look for the model of the Cordells Drill and their spare part.
| Cordless Impact Driver Drill DV18DL | ||
| # | Part Num. | Description |
| 3 | 324061 | GEAR BOX ASS'Y |
| 4 | 324074 | FRONT CAP |
| 5 | 324136 | SWITCH PLATE |
| 6 | 324064 | NUT |
| 7 | 324135 | SPRING |
| 8 | 324063 | THRUST WASHER |
| 9 | 322972 | STOPPER |
| 10 | 322971 | STOPPER SPRING |
| 11 | 324062 | FRONT CASE |
| 12A | 323231 | CLICK SPRING |
| 13 | 322975 | PIN SET (6 PCS.) |
| 14 | 324065 | WASHER (D) |
| 15 | 322976 | LOCK RING |
| 16 | 324066 | RING GEAR |
| 17 | 322978 | CARRIER |
| 18 | 324067 | PLANET GEAR (C) SET |
| 19 | 322980 | WASHER (A) |
| 20 | 322981 | REAR CASE |
| 21 | 322990 | SHIFT ARM |
| 23 | 324069 | SLIDE RING GEAR |
| 24 | 324068 | PINION (C) |
| 25 | 324070 | PLANET GEAR (B) SET |
| 26 | 324071 | PINION (B) |
| 27 | 324073 | PLANET GEAR (A) SET |
| 28 | 324072 | FIRST RING GEAR |
| 29 | 322988 | WASHER (B) |
| 30 | 322989 | MOTOR SPACER |
| 31A | 360996 | ARMATURE AND PINION SET |
| 32 | 322996 | MAGNET |
| 33A | 338733 | BRUSH BLOCK |
| 34 | 999054 | CARBON BRUSH 5X6X11.5 (1 PAIR) |
| 35 | 319918 | BRUSH CAP |
| 38 | 326278 | HOUSING (A).(B) SET |
| 39 | 326279 | PLATE (A) |
| 40 | 326276 | LEVER (A) |
| 41 | 324137 | SHIFT KNOB |
| 42 | 326277 | LEVER (B) |
| 43 | 326493 | SUPPORT (D) |
| 45 | 322997 | PUSHING BUTTON |
| 46 | 333640 | DC-SPEED CONTROL SWITCH |
| 49 | 996118 | HOLDER SPRING |
| 50 | 323003 | TERMINAL |
| 51 | 320997 | TERMINAL PIECE |
| 52 | 322995 | TERMINAL |
| 53 | 320287 | HOOK ASS'Y |
| 55 | 321918 | HOOK ASS'Y (W/LIGHT) |
| 57 | 306952 | STRAP (BLACK) |
| 58 | 319926 | HOOK SPRING |
| 59 | 320881 | SPECIAL SCREW (A) M5 |
| 503 | 323001 | SIDE HANDLE |
| 504 | HTA323230 | CASE |
