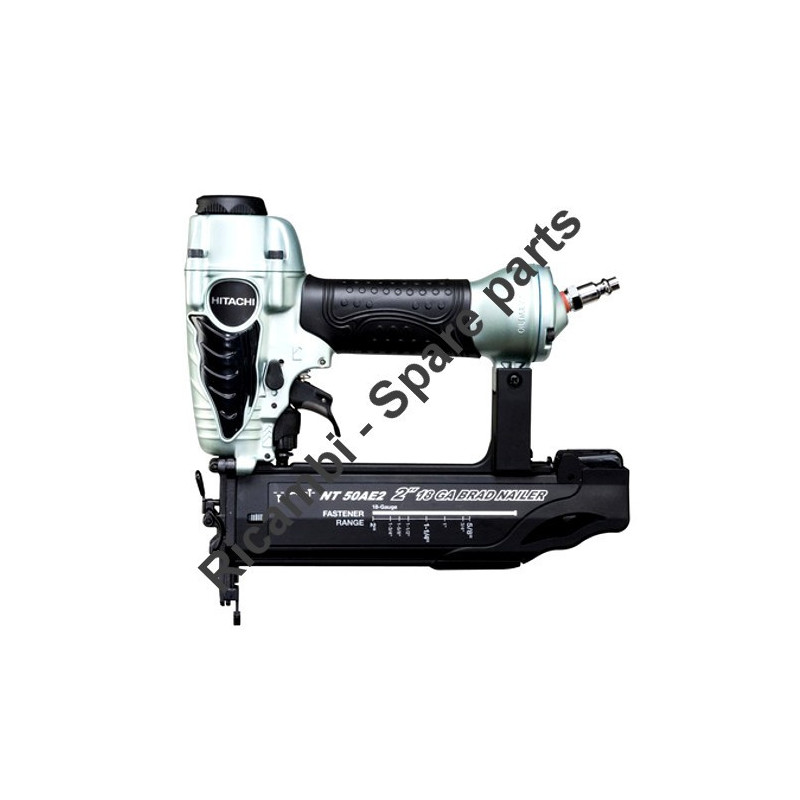

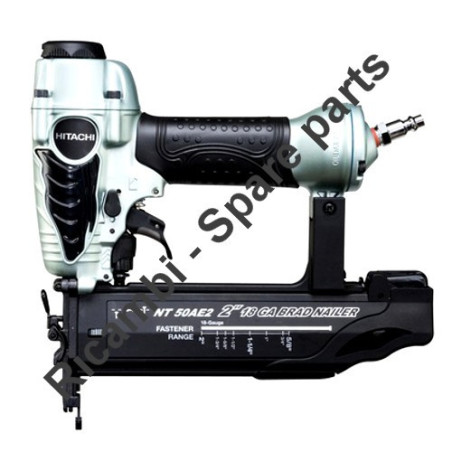

| Pneumatic Brad Nailer NT 50AE2 | ||
| # | Part Num. | Description |
| 1 | 885866 | TOP COVER |
| 3 | 885867 | EXHAUST COVER |
| 4 | 878600 | HEAD VALVE O-RING |
| 5 | 880190 | HEAD VALVE SPRING |
| 6 | 880410 | HEAD VALVE (A) |
| 7 | 885868 | GASKET |
| 8A | 886068 | O-RING (P22.4) |
| 9 | 885870 | PISTON |
| 10 | 885871 | O-RING (I.D 44.7) |
| 11A | 885872 | CYLINDER PLATE |
| 12 | 301684 | O-RING (S-30) |
| 13 | 986374 | O-RING (P-32) |
| 14A | 885873 | CYLINDER |
| 15 | 885874 | PISTON BUMPER |
| 16 | 885875 | BUMPER PIECE |
| 19 | 955479 | RETAINING RING (E-TYPE) FOR D6 SHAFT |
| 20 | 885878 | BODY ASS'Y |
| 22 | 884342 | GASKET (B) |
| 23 | 885959 | CAP (A) |
| 26 | 959155 | STEEL BALL D3.97 (10 PCS.) |
| 27 | 982454 | SPRING (C) |
| 28A | 886265 | CHANGE KNOB (C) |
| 31 | 885657 | TRIGGER (C) ASS'Y |
| 32 | 885880 | PUSHING LEVER GUIDE |
| 33 | 885881 | PUSHING LEVER SPRING (A) |
| 35A | 885973 | PUSHING LEVER (C) |
| 36 | 885884 | ADJUSTER |
| 37 | 885885 | PUSHING LEVER (B) |
| 38 | 885886 | PUSHING LEVER (A) |
| 39 | 872971 | RETAINING RING (E-TYPE) FOR D3 SHAFT |
| 40 | 885887 | NOSE CAP |
| 42 | 881951 | ROLL PIN D2.5X16 |
| 43 | 949539 | ROLL PIN D3X25 (10 PCS.) |
| 44 | 949539 | ROLL PIN D3X25 (10 PCS.) |
| 45 | 884975 | ROLL PIN D3X32 |
| 46 | 884962 | VALVE BUSHING (A) |
| 47 | 877763 | FEED PISTON O-RING (I.D. 14) |
| 48 | 884963 | VALVE BUSHING (B) |
| 49 | 873570 | O-RING (P-18) |
| 50 | 676531 | O-RING (P-7) |
| 51 | 884964 | VALVE PISTON |
| 52 | 872654 | O-RING (1AP-10) |
| 53 | 884966 | PLUNGER SPRING |
| 54 | 878888 | O-RING (I.D. 1.8) |
| 57 | 949518 | ROLL PIN D3X18 (10 PCS.) |
| 58 | 885890 | GUIDE PLATE |
| 60 | 885891 | BLADE GUIDE |
| 62 | 885893 | MAGAZINE |
| 64 | 876465 | NYLON NUT M4 |
| 65 | 949685 | ROLL PIN D3X20 (10 PCS.) |
| 66 | 885894 | STOP LEVER |
| 67 | 885895 | SPRING |
| 68 | 885896 | PLATE |
| 71B | 887995 | NAIL FEEDER |
| 72 | 885898 | NAIL PLATE |
| 73 | 885899 | FEEDER PIECE |
| 74 | 885900 | FEED SPRING |
| 75 | 885901 | MAGAZINE COVER |
| 78 | 949518 | ROLL PIN D3X18 (10 PCS.) |
| 601 | 881768 | GRIP TAPE (A) |
| 604 | 885868 | GASKET |
| 605 | 885871 | O-RING (I.D 44.7) |
| 606 | 886068 | O-RING (P22.4) |
| 607 | 878600 | HEAD VALVE O-RING |
| 608 | 301684 | O-RING (S-30) |
| 609 | 986374 | O-RING (P-32) |
