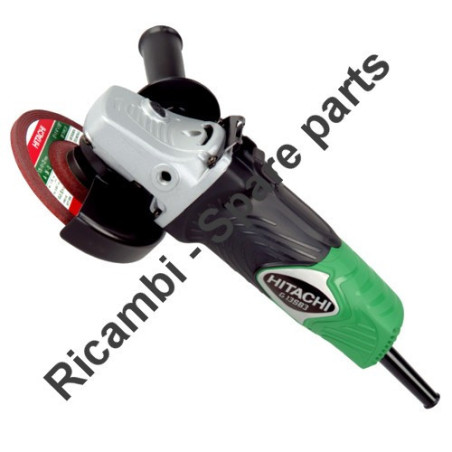

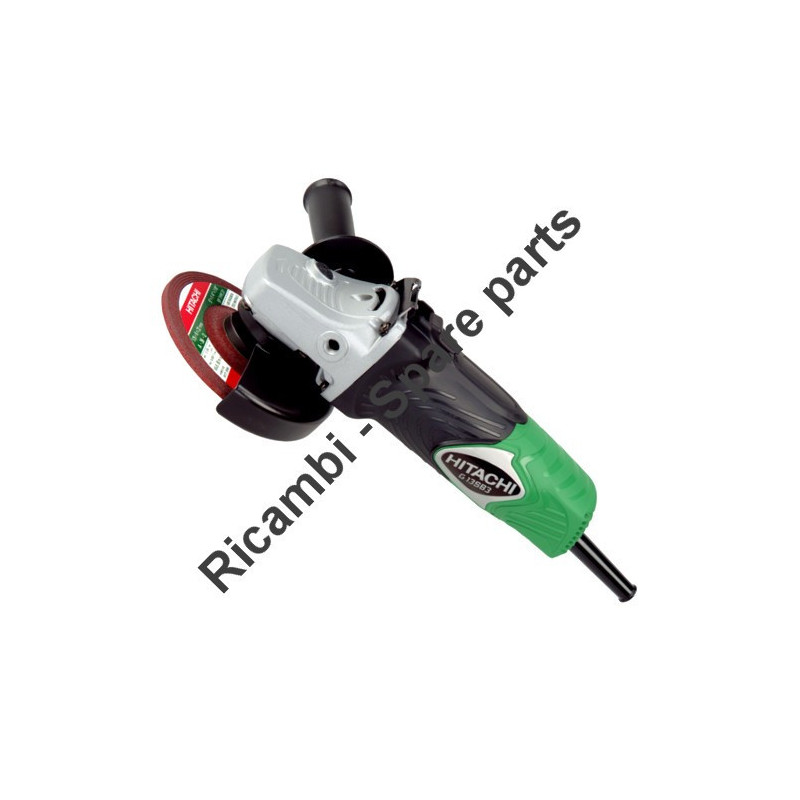

| Grinder 125 mm G 13SB3 | ||
| # | Part Num. | Description |
| 1 | 320523 | TAPPING SCREW D5X25 (BLACK) |
| 2 | 325053 | GUARD PLATE |
| 3 | 301944 | PUSHING BUTTON |
| 4 | 321737 | GEAR COVER ASS'Y |
| 5 | 949558 | NUT M8 (10 PCS.) |
| 7 | 308543 | SEAL RING (A) |
| 8 | 980866 | WASHER (C) |
| 9 | 629T12 | BALL BEARING 629T12DDC3PS2-L |
| 10 | 957754 | RUBBER RING |
| 11 | 321734 | BEARING COVER |
| 12 | 360734E | ARMATURE 230V-240V |
| 13 | 321732 | FAN GUIDE |
| 14 | 982021 | HEX. HD. TAPPING SCREW D4X70 |
| 15 | 340645E | STATOR 220V-230V |
| 16 | 315877 | DUST SEAL |
| 17 | 608VVM | BALL BEARING 608VVC2PS2L |
| 18 | 303255 | SEAL LOCK SCREW (W/SP. WASHER) M4X10 |
| 19 | 301943 | LOCK PIN |
| 21 | 991207 | SEAL LOCK SCREW (W/SP. WASHER) M4X8 |
| 22 | 936680 | BEARING COVER (B) |
| 23 | 6201DD | BALL BEARING 6201DDCMPS2L |
| 24 | 308546 | FELT PACKING |
| 25 | 308545 | PACKING GLAND |
| 26 | 307046 | SEAL LOCK SCREW (W/SP. WASHER) M5X16 |
| 27 | 944109 | FEATHER KEY 3X3X8 |
| 28 | 994301 | SPINDLE (A) |
| 28 | 994302 | SPINDLE (B) |
| 29 | 949241 | MACHINE SCREW M5X20 |
| 30 | 949454 | SPRING WASHER M5 |
| 31 | 320192 | WHEEL GUARD ASS'Y |
| 31 | 311742 | WHEEL GUARD ASS'Y |
| 31A | 333537 | WHEEL GUARD ASS'Y |
| 32 | 937817Z | WHEEL WASHER |
| 32B | 334456 | WHEEL WASHER (C) |
| 33 | 316822 | D. C. WHEELS 125MM A36Q |
| 34 | 994324 | WHEEL NUT M14 |
| 34 | 937923P | WHEEL NUT 5/8"-11UNC |
| 34A | 337329 | WHEEL NUT M14 |
| 36 | 311744 | SET PIN |
| 37 | 311743 | LEVER |
| 38 | 880734 | MACHINE SCREW (W/WASHERS) M5X25 (BLACK) |
| 39 | 311491 | SET PIECE (B) |
| 40 | 874759 | RETAINING RING (E-TYPE) FOR D2.5 SHAFT |
| 41A | 329054 | GEAR AND PINION SET |
| 42 | 314428 | SLIDE KNOB |
| 43 | 325050 | HOUSING |
| 44 | 321733 | RUBBER RING |
| 45A | 319319 | PUSHING BUTTON SWITCH |
| 45A | 329057 | PUSHING BUTTON SWITCH |
| 46 | 930039 | NOISE SUPPRESSOR |
| 46 | 994273 | NOISE SUPPRESSOR |
| 47 | 325051 | SLIDE BAR |
| 48 | 999088 | CARBON BRUSH (1 PAIR) |
| 49 | 317810 | BRUSH HOLDER |
| 50 | 308536 | SPRING |
| 51 | 325054 | SWITCH HOLDER |
| 52 | 980063 | TERMINAL |
| 53 | 984750 | TAPPING SCREW (W/FLANGE) D4X16 |
| 54 | 937631 | CORD CLIP |
| 55 | 953327 | CORD ARMOR D8.8 |
| 57 | 301815 | TAPPING SCREW (W/FLANGE) D4X45 (BLACK) |
| 59 | 325052 | TAIL COVER |
| 61 | 319320 | FASTON TERMINAL |
| 62 | 949757 | HEX. SOCKET HD. BOLT M5X20 |
| 501 | HTA711271 | WRENCH |
