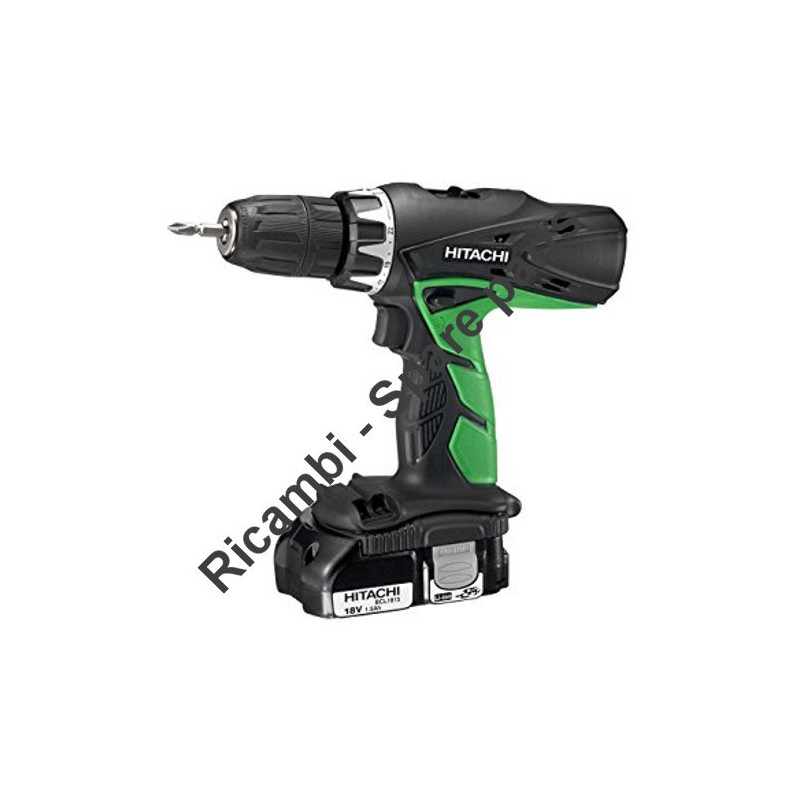

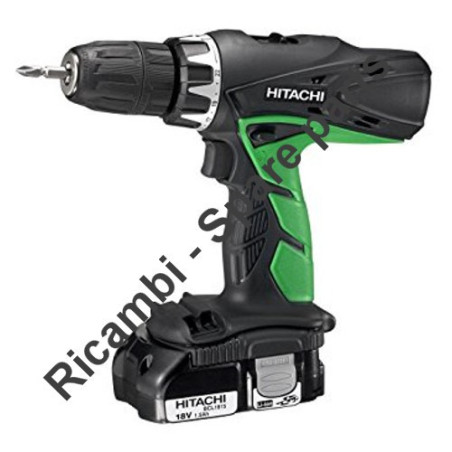

| CORDLESS IMPACT DRIVER DRILL DV18DCL2 | ||
| # | Part Num. | Description |
| 1 | 995344 | FLAT HD. SCREW (A) (LEFT HAND) M6X25 |
| 2 | HFAM767692 | DRILL CHUCK 13VLRS-N |
| 3 | 332008 | GEAR BOX ASS'Y |
| 4 | 332015 | CLUTCH DIAL |
| 5 | 327146 | CLICK SPRING |
| 6 | 327142 | O-RING |
| 7 | 332010 | SPINDLE |
| 8 | 327136 | SPRING (C) |
| 9 | 327134 | RATCHET (B) |
| 10 | 327147 | WASHER (A) |
| 11 | 327145 | NUT |
| 12 | 332016 | WASHER |
| 13 | 327135 | SLIP BLOCK |
| 14 | 327133 | STOPPER SPRING |
| 15 | 332009 | FRONT CASE |
| 16 | 332018 | SPRING (A) |
| 17 | 306936 | STEEL BALL D5 |
| 18 | 328055 | RING GEAR |
| 19 | 332011 | CARRIER |
| 20 | 312705 | PLANET GEAR (C) SET (3 PCS.) |
| 21 | 312704 | WASHER (A) |
| 22A | 333350 | REAR CASE |
| 23 | 324357 | SCREW SET D3X12 (4 PCS.) |
| 24 | 332017 | SHIFT ARM |
| 25 | 332013 | SLIDE RING GEAR |
| 26 | 332012 | PINION (C) |
| 27 | 332019 | PLANET GEAR (A) SET (6 PCS.) |
| 28 | 332014 | PINION (B) |
| 29 | 332023 | FIRST RING GEAR |
| 30 | 312716 | WASHER (B) |
| 31 | 312698 | MOTOR SPACER |
| 32 | 317333 | MACHINE SCREW (W/SP. WASHER) M4X6 |
| 35 | 332836 | PUSHING BUTTON |
| 36 | 332020 | MOTOR DC 18V |
| 37 | 332036 | SHIFT KNOB |
| 38 | 313687 | TAPPING SCREW (W/FLANGE) D3X16 (BLACK) |
| 40 | 332843 | INTERNAL WIRE (BLACK) 130L |
| 41A | 336808 | HOUSING. SWITCH SET (GREEN) |
| 42 | 324499 | INTERNAL WIRE (RED) 140L |
| 43 | 315141 | TERMINAL SUPPORT (A) |
| 44 | 327731 | BATTERY BCL 1815 (EUROPE,AUS,NZL) |
| 45 | 334858 | INTERNAL WIRE FERRITE SET |
