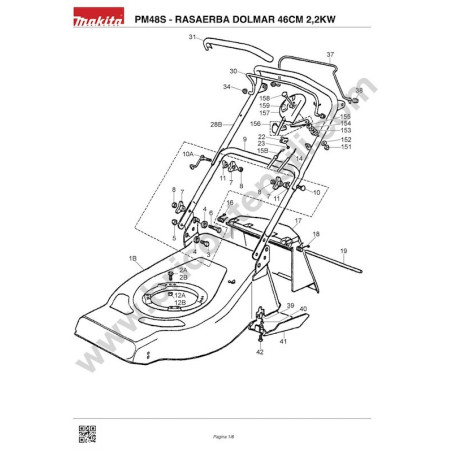

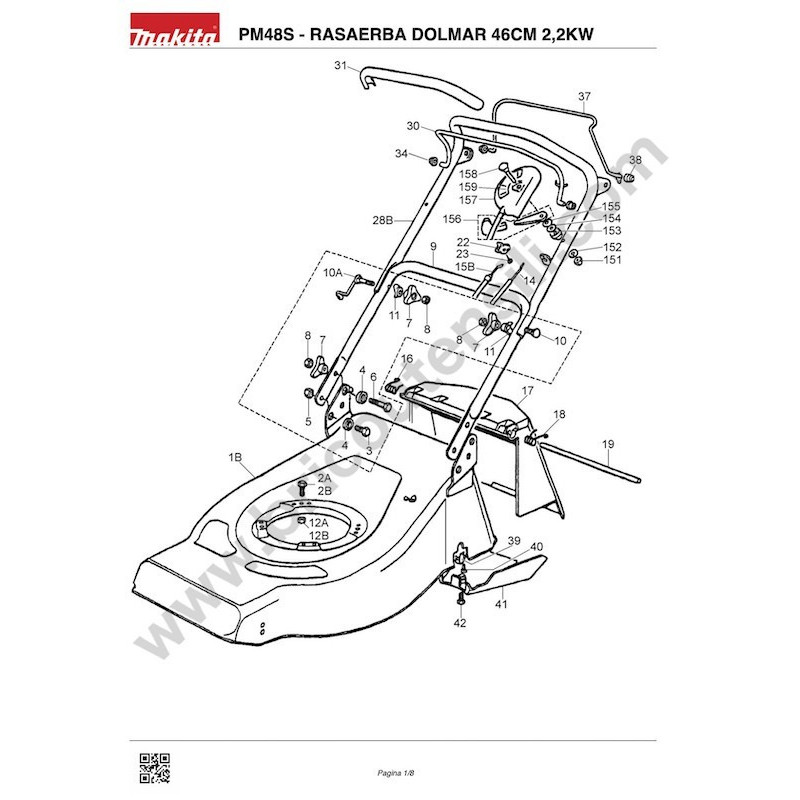

| PM48S - LAWNMOWER DOLMAR 46CM 2,2KW pag.1 | ||
| # | Part Num. | Description |
| 1B | 664001505 | DECK PM 48S |
| 2A | 664793700 | SCREW X PM 43 |
| 2B | 664691800 | SCREW X PM 43 |
| 3 | 664792610 | SCREW X PM 43 |
| 4 | 664041955 | BUSH X PM 43 |
| 5 | 664155000 | NUT X PM 43 |
| 6 | 664793700 | SCREW X PM 43 |
| 7 | 664399900 | KNOB X PM 43 |
| 8 | 920208000 | HEX NUT M8 |
| 9 | 664006512 | HANDLE, LOWER PART EUM430-480 |
| 10 | 664819201 | SCREW X PM 43 |
| 10A | 664003801 | SPRING GUIDE X PM 43 |
| 11 | 664680006 | WASHER X PM 43 |
| 12A | 664293201 | NUT X PM 43 |
| 12B | 664155000 | NUT X PM 43 |
| 14 | 664007080 | CABLE THROTTLE X PM 48S |
| 15B | 181000625/0 | CABLE, MOTOR BRAKE FOR PLM4100 |
| 16 | 664450410 | SPRING DX X PM 43 |
| 17 | 664600028 | STONE guard X PM 43 |
| 18 | 664450420 | SPRING SX X PM 43 |
| 19 | 664517906 | PIN X PM 43 |
| 22 | 664981467 | PLATE X PM 43 |
| 23 | 664735105 | SCREW X PM 43 |
| 28B | 664007024 | HANDLE, UPPER PART X PM 48S |
| 30 | 664003291 | MOTOR BRAKE LEVER X PM 43 |
| 31 | 664291050 | HANDGRIP BLACK X PM43-4850S |
| 34 | 664041966 | BUSH EUM430-480 |
| 37 | 664003288 | LEVER, DRIVING X PM 48S |
| 38 | 322041965/1 | BUSH PLM4601 |
| 39 | 664545152 | PLATE X PM 48S |
| 40 | 664731350 | SCREW X PM 48S |
| 41 | 664060180 | PROTECTION, BELT X PM 48S |
| 42 | 664727791 | SCREW X PM 48S |
| 151 | 664291000 | NUT X PM 48S |
| 152 | 664581500 | SPRING X PM 48S |
| 153 | 664171005 | SPACER X PM 48S |
| 154 | 664521360 | WASHER X PM 48S |
| 155 | 664508100 | WASHER X PM 48S |
| 156 | 664319302 | LEVER AND KNOB X PS 48S |
| 157 | 664007080 | CABLE, THROTTLE X PM 48S |
| 158 | 664815000 | SCREW X PM 48S |
| 159 | 664356703 | LABEL X PM 48S |
| PM48S - LAWNMOWER DOLMAR 46CM 2,2KW pag.2 | ||
| 401 | 664120105 | RING GEAR COURONNE X PM 48S |
| 402 | 664006846 | WHEEL GUARD X PM 48S |
| 403 | 664608600 | SEEGER PM 48S |
| 404 | 664570120 | PINION LEFT X PM 48S |
| 405 | 664122200 | BEARING X PM 48S |
| 406 | 664019900 | O-RING X PM 48S |
| 408 | 664570110 | PINION RIGHT X PM 48S |
| 409 | 664170800 | SPACER X PM 48S |
| 410 | 664001143 | CABLE, REAR DRIVE X PM 48S |
| 411 | 957003076 | GEAR BOX ASS'Y PM 48S |
| 412 | 664601909 | PULLEY X PM4850S |
| 413 | 664645705 | PIN X PM 48S |
| 414 | 664033283 | ROD X PM 48S |
| 415 | 664063800 | BELT 484 X EUM430-480 |
| 416 | 664753000 | PIN X PM 48S |
| 417 | 664041957 | BUSH X PM 48S |
| 418 | 664450063 | SPRING X PM 48S |
| 419 | 664680009 | WASHER X PM 48S |
| 420 | 664154510 | NUT X PM 48S |
| 421 | 664110230 | CAP X PM48S-4850S |
| PM48S - LAWNMOWER DOLMAR 46CM 2,2KW pag.3 | ||
| 251 | 920208000 | HEX NUT M8 |
| 252 | 664583500 | SPRING X PM 43 |
| 253 | 664523070 | WASHER X PM 43 |
| 254 | 664735537 | ADJUT PLATE X PM 43 |
| 255 | 664005082 | WHEEL SUPPORT X PM 43 |
| 256 | 481003285/1 | WHEEL ADJUST LEVER PM43 |
| 257 | 664171001 | SPACER X PM 43 |
| 258 | 664793701 | SCREW X PM 43 |
| 258A | 664521350 | WASHER X PM 43 |
| 259 | 664034508 | BUSH X PM 43 |
| 260B | 664007311 | WHEEL D.170 EUM430-480 |
| 261 | 664523060 | WASHER X PM43 |
| 262B | 664155000 | NUT X PM 43 |
| 263 | 664110262 | HUB COVER D.170 B. EUM 430 |
| 264 | 664003279 | WHEEL ADJUST LEVER EUM430-480 |
| 265 | 664789000 | SCREW X PM 43 |
| 266 | 664154330 | NUT X PM 43 |
| 267 | 664007313 | WHEEL D.210 EUM430-480 |
| 268 | 664110265 | HUB COVER D.210 B. EUM 430 |
| PM48S - LAWNMOWER DOLMAR 46CM 2,2KW pag.4 | ||
| 501B | 664465607 | BLADE BOSS EUM 430-480 |
| 502B | 181004346/3 | BLADE PM48 (SX) |
| 503 | 664160400 | SPRING WASHER X PM43 |
| 504 | 664523080 | WASHER X PM 43 |
| 505 | 664735698 | SCREW X PM 43 |
| 506 | 664139100 | KEY PM 43 |
| 552 | 664486076 | GRASSCATCHER UPPER PART X PM 43 |
| 553 | 664486077 | GRASSCATCHER LOWER PART X PM 43 |
