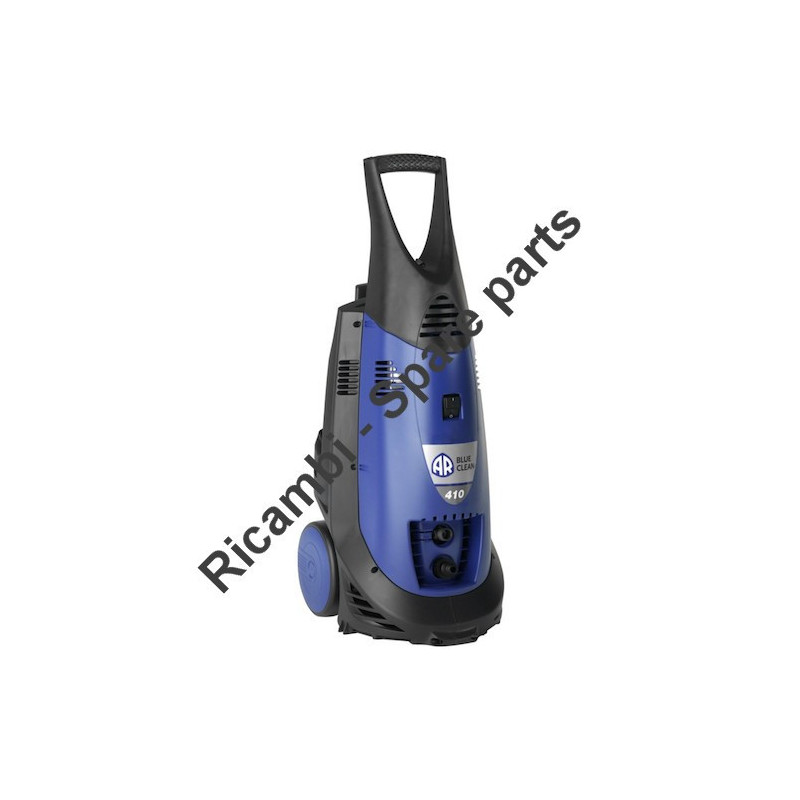

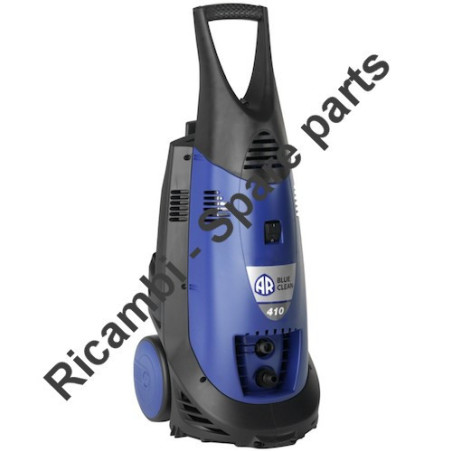

Ricambi originali Annovi & Reverberi e parti di ricambio per Idropulitrice Annovi Reverberi AR 410 - 12354.
Nelle tabelle seguenti, cercate il pezzo di ricambio ed il suo rispettivo codice.![]()
| Idropulitrice Annovi Reverberi AR 410 - 12354 | ||
| Cofano Pag.1 | ||
| Pos. | Codice | Descrizione |
| 1 | 2860088 | Cofano blu |
| 2 | 2860050 | Manico |
| 3 | 2440075 | Ruota |
| 4 | 2100300 | Vite |
| 5 | 2860030 | Cofano nero |
| 6 | 1680190 | Copriventola |
| 7 | 1261570 | Vite |
| 8 | 2860060 | Staffa |
| 9 | 2440270 | Vite |
| 10 | 2860020 | Cofano nero |
| 11 | 1682420 | Tappo |
| 12 | 2000240 | Guarnizione OR |
| Pompa Pag.2 |
||
| 1 | 1340260 | Filtro |
| 2 | 2101000 | Vite |
| 3 | 2100630 | Raccordo |
| 5 | 550350 | Guarnizione OR |
| 7 | 2109051 | Valvola |
| 8 | 850850 | Vite |
| 9 | 2020120 | Guida pistone |
| 10 | 880840 | Guarnizione OR |
| 11 | 2123 | Testa+OR |
| 13 | 1260760 | Vite |
| 14 | 2256 | Premontaggio raccordo |
| 15 | 2200140 | Tenuta acqua |
| 16 | 2020040 | Anello |
| 17 | 2021740 | Guarnizione OR |
| 18 | 2560480 | Boccola |
| 19 | 2020030 | Boccola |
| 20 | 1683500 | Tenuta olio |
| 21 | 2200210 | Vite |
| 22 | 2020150 | Molla |
| 23 | 2020130 | Pistone |
| 24 | 2020140 | Anello |
| 25 | 2021570 | Cuscinetto |
| 26 | 2021960 | Forcella |
| 28 | 1680680 | Guarnizione OR |
| 30 | 1461470 | Raccordo |
| 33 | 2223 | Premontaggio pompa TSS |
| 34 | 394280 | Guarnizione OR |
| 37 | 2101450 | Flangia |
| A | 2577 | Kit valvole |
| B | 2734 | Kit pistoni |
| D | 2687 | Kit tenute |
| Motore Pag.3 |
||
| 1 | 1680250 | Ventola |
| 2 | 2020850 | Rondella |
| 3 | 1340350 | Tenuta |
| 4 | 1680035 | Scudo |
| 5 | 1261551 | Vite |
| 6 | 850840 | Guarnizione OR |
| 7 | 1682640 | Condensatore |
| 8 | 840020 | Anello |
| 9 | 1682110 | Cuscinetto |
| 10 | 1680170 | Piattello |
| 11 | 2029721 | Premontaggio scatola TSS |
| 12 | 2440221 | Scatola |
| 13 | 2320280 | Interruttore |
| 14 | 2021480 | Passacavo |
| 15 | 2022150 | Cavo |
| 16 | 4610 | Motore |
| Accessori Pag.4 |
||
| 1 | 40359 | Testina |
| 2 | 1680220 | Guarnizione OR |
| 3 | 40344 | Testina rotopower |
| 4 | 40667 | Lancia |
| 5 | 40352 | Serbatoio |
| 6 | 40350 | Pistola fornita con tubo e raccordo |
| 7 | 40417 | Spazzola fissa |
| 8 | 1080250 | Guarnizione OR |
| 9 | 2620400 | Tubo alta pressione |
| 10 | 2000770 | Guarnizione OR |
| 11 | 880840 | Guarnizione OR |
