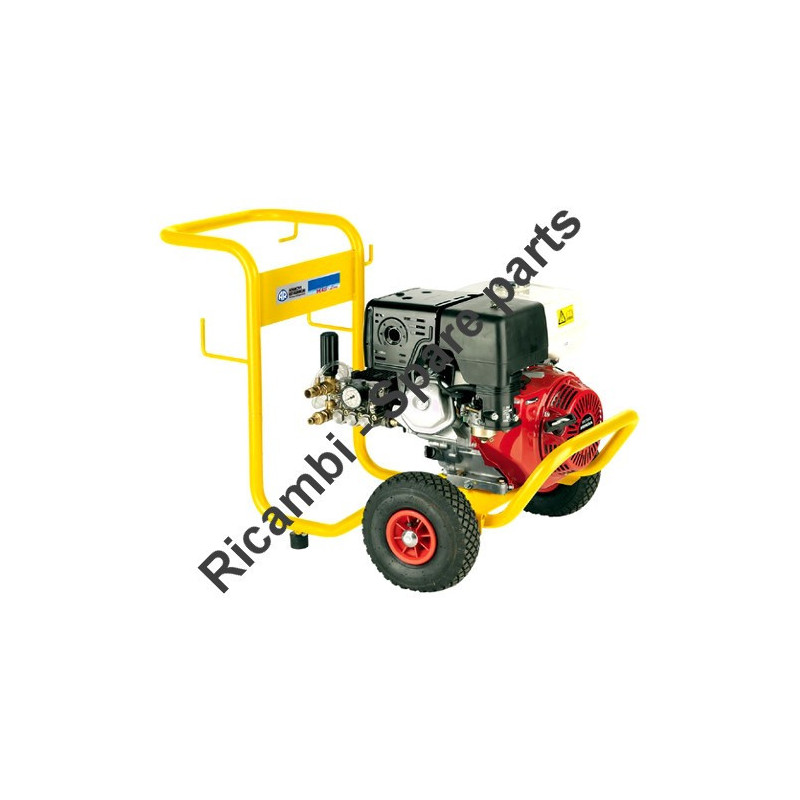

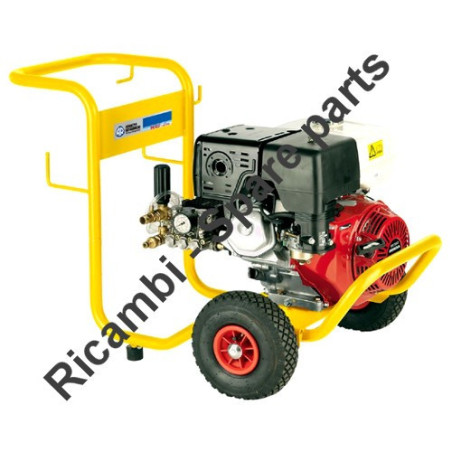

Ricambi originali AR Farmer's Division per la riparazione o la sostituzione di pezzi danneggiati, per i modelli 820 H4S Line - 22193.
Nelle tabelle seguenti, cercate il pezzo di ricambio ed il suo rispettivo codice.![]()
| Cofano 820 H4S - 22193 Pag.1 |
||
| Pos. | Codice | Descrizione |
| 1 | 2281640 | Manico |
| 2 | 2281630 | Telaio |
| 3 | 2281700 | Pomello |
| 4 | 2281690 | Antivibrante |
| 5 | 380561 | Ruota |
| 6 | 50016 | Tappo |
| 7 | 320620 | Rondella |
| 8 | 200230 | Vite |
| 9 | 2240110 | Dado |
| 10 | 4925 | Motore |
| 11 | 1262790 | Tubo detergente |
| 12 | 1341030 | Filtro |
| 13 | 1269115 | Premontaggio tubo |
| 14 | 2180150 | Tubo detergente |
| 15 | 961900 | Vite |
| Pompa 820 H4S - 22193 Pag.2 |
||
| 1 | 1980300 | Dado |
| 2 | 392840 | Vite |
| 3 | 1980390 | Inserto |
| 4 | 1980220 | Piattello |
| 5 | 2760410 | Molla |
| 6 | 2760400 | Pistone |
| 7 | 2260100 | Guarnizione OR |
| 8 | 660190 | Guarnizione OR |
| 9 | 2760210 | Anello |
| 10 | 2760570 | Guida |
| 11 | 1200690 | Guarnizione OR |
| 12 | 394280 | Guarnizione OR |
| 13 | 2260070 | Otturatore |
| 14 | 2760090 | Sede |
| 15 | 770140 | Guarnizione OR |
| 16 | 1982520 | Portagomma |
| 17 | 480480 | Guarnizione OR |
| 18 | 1250280 | Sfera |
| 19 | 1560520 | Molla |
| 20 | 2760230 | Raccordo |
| 21 | 2760270 | Guarnizione OR |
| 22 | 1470210 | Guarnizione OR |
| 23 | 2760120 | Inserto |
| 25 | 2760130 | Otturatore |
| 26 | 2101770 | Guarnizione OR |
| 27 | 801080 | Vite |
| 28 | 1381550 | Rondella |
| 29 | 2760330 | Testa |
| 33 | 2760260 | Tappo |
| 34 | 2760590 | Tappo |
| 35 | 2769050 | Valvola completa |
| 36 | 2760220 | Anello |
| 37 | 1342761 | Tenuta acqua |
| 38 | 1981580 | Anello |
| 39 | 1981570 | Guida pistone |
| 40 | 770260 | Guarnizione OR |
| 41 | 1260440 | Tenuta acqua |
| 42 | 640070 | Guarnizione OR |
| 43 | 2760310 | Distanziale |
| 44 | 1260460 | Tenuta olio |
| 45 | 2760010 | Corpo pompa |
| 46 | 1266740 | Tenuta olio |
| 47 | 1260790 | Anello |
| 48 | 1780550 | Anello |
| 49 | 1780490 | Cuscinetto |
| 50 | 880130 | Tappo |
| 51 | 2760040 | Pistone |
| 52 | 1780050 | Spina |
| 53 | 1780710 | Biella |
| 54 | 2760280 | Guarnizione OR |
| 55 | 802190 | Vite |
| 56 | 2760110 | Coperchio |
| 58 | 1321190 | Cuscinetto |
| 59 | 1321080 | Anello |
| 62 | 2769211 | Premontaggio testa |
| 64 | 480671 | Anello |
| 66 | 180030 | Vite |
| 67 | 820440 | Vite |
| 68 | 1780920 | Albero |
| 71 | 2760290 | Flangia |
| 72 | 2761090 | Rondella |
| 73 | 2761080 | Raccordo |
| 74 | 2760180 | Tappo |
| 75 | 1200690 | Guarnizione OR |
| 78 | 1981770 | Tappo |
| 79 | 1981780 | Manopola |
| 80 | 1080070 | Spina |
| 81 | 1381580 | Manometro |
| 82 | 1340260 | Filtro |
| 83 | 2500490 | Raccordo |
| 84 | 740290 | Guarnizione OR |
| 85 | 3212 | Kit raccordo |
| 87 | 2760630 | Valvola |
| 88 | 1461470 | Raccordo |
| 89 | 2761090 | Rondella |
| 90 | 40086 | Raccordo |
| 91 | 23614 | Premontaggio pompa |
| A | 2186 | Kit valvole |
| B | 2187 | Kit pistoni |
| C | 2188 | Kit tenute olio |
| E | 2189 | Kit tenute acqua |
| F | 2190 | Kit guarnizioni |
| G | 2191 | Kit anelli appoggio |
| Accessori 820 H4S - 22193 Pag.3 |
||
| 1 | 3082 | Ugello |
| 2 | 40541 | Lancia+testina senza ugello |
| 3 | 40650 | Lancia+testina |
| 4 | 41322 | Pistola |
| 5 | 1540110 | Rondella |
| 6 | 3119 | Tubo alta pressione |
