Ricambi Ama per Rasaerba a Scoppio a Trazione TRX-510DL

355,02 €
Tasse incluse

Ricambi Ama per Rasaerba a Scoppio a Trazione TRX-510DL

Ricambi originali Ama per la sostituzione o riparazione di parti danneggiate del Rasaerba a Scoppio a Trazione TRX-510DL - 98800.

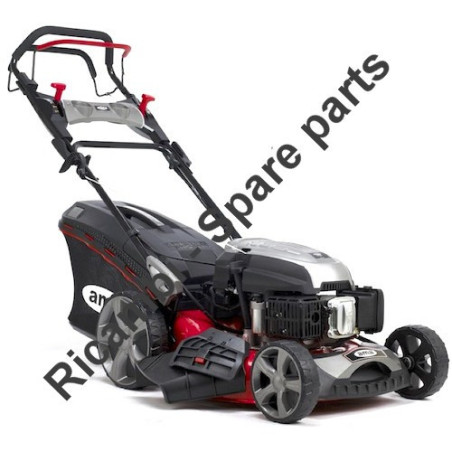

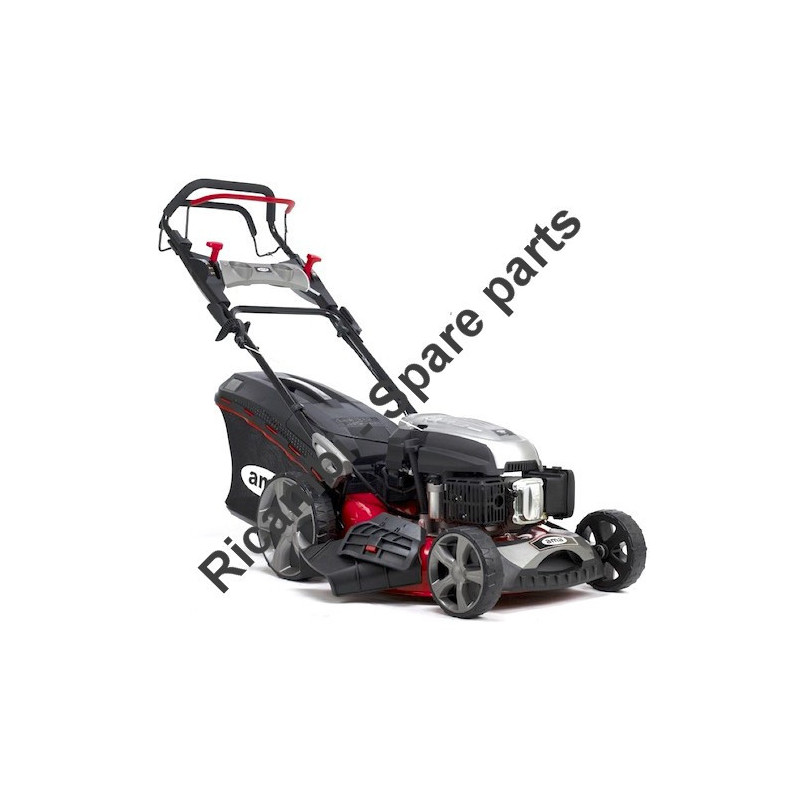

Rasaerba a trazione "TRX" con variatore di velocità ed avviamento elettrico, ruote alte, ampiezza di taglio di 51cm, Il motore OHV, dotato di valvole in testa, può contare su ben 173 cc.
CODICE ARTICOLO: 92626
Quantità
Di Solito Spediti in: 7/10 GG Lavorativi Circa

  Politiche per la sicurezza

(modificale nel modulo Rassicurazioni cliente)

  Politiche per le spedizioni

(modificale nel modulo Rassicurazioni cliente)

  Politiche per i resi

(modificale nel modulo Rassicurazioni cliente)

Ricambi Ama per Rasaerba a Scoppio a Trazione TRX-510DL

Ricambi originali Ama per la sostituzione o riparazione di parti danneggiate del Rasaerba a Scoppio a Trazione TRX-510DL - 98800.

Nella tabella seguente cercate il codice del ricambio scegliendolo dal PDF del Disegno Tecnico presente nella pagina.
Ama TRX-510DL - 98800

Rasaerba a Scoppio a Trazione TRX-510DL - 98800.
Manico Pag.1
Pos. Codice Descrizione
1 TRX-0081 Leva Trazione
2 TRX-0400 Leva “STOP”
3 TRX-0125 Blocchetto ferma leva
4 TRX-0073 Spugnetta Manico
5 TRX-0401 Manico Superiore
6 TRX-0083 Fascetta Cavi
7 TRX-0170 Cavo “STOP”
8 TRX-0086 Cavo Trazione
9 TRX-0088 Manico Inferiore
10 TRX-0076 Maniglia serraggio manico
11 TRX-0032 Spina
12 TRX-0078 Perno Maniglia
13 TRX-0077 Sede Leva
14 TRX-0027 Rondella
15 TRX-0089 Pomello fissaggio manico
16 TRX-0093 Supporto fune avviamento
17 TRX-0019 Dado M6
18 TRX-0091 Fascetta Fermacavi
19 TRX-0014 Bullone Manico M8X35
20 TRX-0018 Dado M8
21 TRX-0015 Bullone Manico M8X50
22 TRX-0092 Tappo manico
23 TRX-0094 Plastica leva Trazione
24 TRX-0095 Plastica leva “STOP”
Pannello Pag.2
1 TRX-0402 Coperchio sup. sinistro
2 TRX-0403 Vite Manettino
3 TRX-0404 Molla Manettino
4 TRX-0405 Manettino Acceleratore
5 TRX-0406 Cavo Acceleratore
6 Standard Dado M6
7 TRX-0407 Sede Manettino
8 Standard Vite M6X30
9 Standard Vite M6X40
10 TRX-0408 Coperchio inferiore Sinistro
13 TRX-0409 Pannello / Cruscotto
14 TRX-0410 Coperchio sup. destro
15 TRX-0411 Boccola
16 TRX-0412 Piastra fiss. Leva cambio
17 TRX-0413 Manopola
18 TRX-0414 Leva cambio
19 TRX-0415 Molla leva
20 TRX-0416 Chiave
21 TRX-0417 Blocchetto chiave
23 TRX-0418 Pulsante / interruttore
24 TRX-0419 Fermo Cavo
25 TRX-0420 Cavo selettore Marce
26 TRX-0421 Coperchio inferiore Destro
27 TRX-0422 Cablaggio elettrico
Chassis Pag.3
1 TRX-0005 Bullone M8X15
2 TRX-0160 Piastra reg. altezza taglio
3 TRX-0134 Supporto manico Dx.
4 Standard Dado M8
5 TRX-0423 Chassis
6 TRX-0165 Tappo Mulching
7 TRX-0152 Gommino Passacavo
8 Standard O-Ring
9 TRX-0067 Portagomma
10 TRX-0022 Dado in Plastica
11 TRX-0135 Supporto manico Sx.
12 TRX-0071 Supporto cesto
13 TRX-0010 Bullone M6X14
14 TRX-0424 Supporto batteria
15 TRX-0017 Dado M6
16 TRX-0072 Tappo
17 TRX-0144 Deflettore Posteriore
18 TRX-0122 Molla Deflettore Post.
19 TRX-0121 Asta Deflettore Post
20 TRX-0425 Maniglia Frontale
21 TRX-0025 Vite
22 TRX-0054 Musetto
23 TRX-0026 Vite
24 TRX-0153 Boccola frontale sx.
25 TRX-0154 Boccola frontale dx.
26 TRX-0016 Dado M5
27 TRX0426 Supporto scarico laterale
28 TRX-0006 Bullone M5X10
29 TRX-0149 asta supp. Scarico laterale
30 TRX-0058 Molla Scarico Laterale
31 TRX-0061 Coperchietto
32 TRX-0062 Molla
33 TRX-0150 Coperchio scarico laterale
34 TRX-0060 Blocchetto
35 TRX-0151 Deflettore scarico laterale
36 TRX-0427 Coperchio finestra
37 TRX-0428 Caricabatteria
38 TRX-0429 Batteria al litio
Gruppo ruote e trazione Pag.4
1 TRX-0137 Maniglia reg. altezza
2 TRX-0156 Assale trazione post. cpl.
3 TRX-0157 Copriruota interno (11”)
4 Standard Rondella elastica 13
5 Standard Vite M6X10
6 TRX-0001 Cuscinetto
7 TRX-0161 Ruota trazione (11”)
8 Standard Rondella piana 8
9 Standard Dado autobloccante M8
10 TRX-0163 Copriruota esterno (11”)
11 Standard Coppiglia
12 TRX-0430 Cinghia
13 TRX-0431 Gruppo trazione cpl.
14 TRX-0432 Piastrina di fissaggio
15 TRX-0103 Spina Trazione
16 Standard Dado M5
17 TRX-0433 Supporto gruppo trazione
17-1 TRX-0003 Cuscinetto 6001-2RS
18 Standard Bullone M5X12
19 TRX-0033 Seeger 12
20 TRX-0030 Rondella piana
21 TRX-0158 Ingranaggio trazione sx.
22 TRX-0159 Ingranaggio trazione dx.
23 TRX-0173 Assale ruote anteriore
24 Standard Dado autobloccante M6
25 Standard Bullone M6X12
26 Standard Dado M6
27 TRX-0002 Cuscinetto ruota ant.
28 TRX-0111 Ruota anteriore
29 TRX-0114 Copriruota esterno
30 TRX-0108 Molla alzapiatto
31 TRX-0155 Asta reg. altezza taglio
32 TRX-0100 Supporto assale anteriore
33 TRX-0146 Boccola assale anteriore
34 Standard Dado M8
35 TRX-0435 Molla tendicighia variatore
36 TRX-0436 Piastra sup. variatore
37 TRX-0437 Piastra inf. Variatore
38 Standard Bullone M8X15
39 TRX-0438 Puleggia Variatore
40 TRX-0439 Boccola
41 Standard Bullone M6
42 Standard Vite M6X18
Cesto Pag.5
1 TRX-0142 Telaio cesto
2 Standard Rondella piana 5
3 Standard Vite autofilettante
4 TRX-0143 Piastrina fiss. Cesto
5 TRX-0139 Coperchio cesto
6 TRX-0120 Coperchietto cesto
7 TRX-0141 Coperchio maniglia cesto
8 TRX-0140 Indicatore cesto pieno
9 TRX-0044 Tela cesto (ama)
Gruppo lama Pag.6
1 92626 MOTORE Y173V
2 Standard Bullone M8X25
3 TRX-0040 Chiavetta albero motore
4 TRX-0107 Portalama
5 TRX-0045 Boccola
6 TRX-0148 Copricinghia
7 Standard Vite autofilettante
8 TRX-0051 Piastra copricinghia 1
9 TRX-0052 Piastra copricinghia 2
10 Standard Vite autofilettante
11 TRX-0164 Lama 20” (51 Cm.)
12 TRX-0119 Rondella lama
13 TRX-0004 Bullone lama
Motore Y173VE Pag.7
1 Standard Vite autofilettante
2 TRX-0200 Coperchio motore
3 Standard Dado M6
4 TRX-0201 Avviamento completo
5 TRX-0360 Carter/convogliatore
6 TRX-0203 Boccola
7 TRX-0361 Prigioniero I
8 TRX-0207 Prigioniero II
9 TRX-0209 Prigioniero III
10 TRX-0210 Dado Volano M14X1.5
11 TRX-0212 Rotore avviamento
12 TRX-0214 Ventola
13 TRX-0362 Volano
14 Standard Bullone M6X12
15 TRX-0218 Coperchio sfiato
16 TRX-0363 Guarnizione sfiato
17 TRX-0222 Valvola sfiato
18 TRX-0223 Filtrino olio
19 Standard Bullone M6X10
20 TRX-0225 Piastra posteriore
21 Standard Bullone M6X35
22 TRX-0364 Motorino Avviamento
23 TRX-0365 Spina centraggio
24 Standard Bullone M6X25
25 TRX-0229 Bobina cpl
26 TRX-0366 Freno motore cpl.
27 TRX-0234 Guarnizione testa
28 TRX-0233 Spina centraggio
29 TRX-0237 Valvola di aspirazione
30 TRX-0238 Valvola di scarico
31 Standard Candela TORCH F7RTC
32 TRX-0239 Guarnizione marmitta
33 TRX-0242 Marmitta cpl.
34 TRX-0243 Protezione marmitta
35 Standard Dado autobloccante M6
36 TRX-0367 Asta alzavavola
37 TRX-0248 Piastrina aste valvole
38 TRX-0247 Supporto bilanciere
39 TRX-0249 Gommino tenuta valvola
40 TRX-0252 Molla valvola
41 TRX-0253 Sede molla
42 TRX-0256 Spessore valvola scaricao
43 TRX-0251 Sede molla
44 TRX-0254 Bilanciere
45 TRX-0255 Dado registro valvola
46 TRX-0257 Controdado
47 Standard Bullone M8X50
48 TRX-0258 Guarnizione coperchio Valvole
49 TRX-0262 Coperchio interno
50 TRX-0263 Coperchio esterno
51 Standard Bullone M6X14
52 TRX-0266 Testa cpl.
53 Standard Prigioniero M6X92
54 TRX-0269 Guarnizione flangia
55 TRX-0271 Flangia termica
56 TRX-0273 Guarnizione carburatore
57 TRX-0368 Carburatore cpl.
58 TRX-0270 Guarnizione filtro aria
59 TRX-0369 Sede Filtro Aria
60 TRX-0281 Tubo Sfiato
61 Standard O-Ring
62 TRX-0284 Filtro Aria (Carta)
63 TRX-0280 Elemento Filtrante
64 TRX-0282 Coperchio Filtro Aria
65 TRX-0287 Tappo Serbatoio
66 TRX-0285 Guarnizione Tappo
67 TRX-0286 Corda Tappo
68 Standard Bullone M6X22
69 TRX-0288 Gommino Serbatoio
70 TRX-0293 Serbatoio Benzina
71 TRX-0294 Supporto Serbatoio Dx.
72 Standard Dado autobloccante M6
73 TRX-0296 Supporto Serbatoio Sx.
74 TRX-0292 Filtro Serbatoio
75 Standard Fascetta Stringitubo I
76 TRX-0299 Tubo Benzina
77 TRX-0370 Fascetta
78 TRX-0371 Fascetta Stringitubo II
79 TRX-0372 Carter Motore Cpl.
80 TRX-0305 Asta Regolatore
81 Standard Rondella
82 TRX-0300 Paraolio 6X11X4
83 TRX-0301 Coppiglia
84 TRX-0230 Boccola
85 TRX-0302 Piastra
86 TRX-0373 Piastra Fissaggio
87 Standard Bullone M6X16
88 TRX-0374 Astina Comando Aria
89 TRX-0375 Astina Acceleratore
90 TRX-0315 Molla Asta Acceleratore
91 TRX-0307 Bullone a “T”
92 TRX-0318 Leva Regolatore
93 TRX-0320 Molla Regolatore
94 TRX-0345 Paraolio 25X38X7
95 TRX-0311 Cuscinetto 6205/P5
96 TRX-0376 Albero Motore Cpl.
97 TRX-0377 Biella Cpl.
98 TRX-0328 Anello Spinotto
99 TRX-0330 Pistone
100 TRX-0332 Spinotto
101 TRX-0334 Anello Raschiaolio
102 TRX-0336 Anello Pistone
103 TRX-0337 Segmento II
104 TRX-0339 Segmento I
105 TRX-0341 Rondella albero Motore
106 TRX-0343 Guarnizione Carter Motore
107 TRX-0344 Tappo Olio
108 TRX-0331 Guarnizione tappo olio
109 TRX-0347 Tubo Rabbocco Olio
110 TRX-0335 Spina Centraggio
111 TRX-0350 Spina Centraggio
112 Standard O-Ring
113 TRX-0338 Bullone Drenaggio Olio
114 TRX-0340 Guarnizione Bullone
115 TRX-0354 Coperchio Carter Motore
116 TRX-0355 Paraolio 25X40X7
117 TRX-0356 Punteria
118 TRX-0378 Albero a Camme
119 TRX-0349 Fermo Regolatore
120 TRX-0351 Boccola Regolatore
121 TRX-0352 Ingranaggio Regolatore
122 TRX-0358 Albero Regolatore
123 TRX-0379 Cablaggio Elettrico
124 Standard Rondella
125 Standard Bulloncino M3X16
126 TRX-0380 Interruttore
127 Standard Dado M3
Tutte le informazioni tecniche dei prodotti in questo catalogo si basano su informazioni tratte da fonti ufficiali, tra cui i siti web del produttore Ama, che riteniamo affidabili. Purtroppo, anche i documenti ufficiali possono contenere errori o errori di stampa - non siamo in grado di confermare che tutti questi dati sono precisi e rappresentino realmente i fatti. La maggior parte dei produttori si riservano il diritto di modificare le caratteristiche dei prodotti o completare le descizioni senza preavviso. Si consiglia vivamente di utilizzare le informazioni pubblicate come informazioni di base soggette alla revisione del marchio Ama. Si prega di chiarire i parametri importanti con un assistente alla vendita al momento dell'acquisto. Tutti i contenuti inclusi in questo catalogo sono di proprietà intellettuale di www.bricoutensili.com. E' vietata qualsiasi pubblicazione o riproduzione (totale o parziale) senza un riferimento alla pagina di origine.
