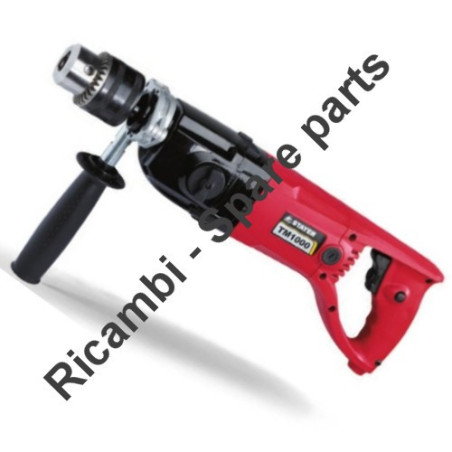

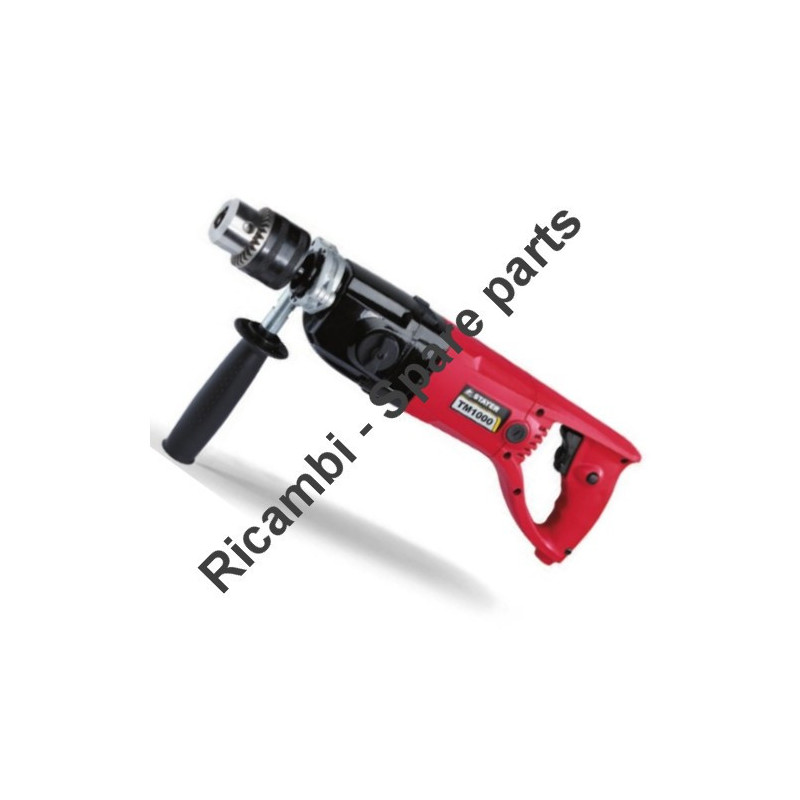

Stayer genuine spare parts or replacement parts for to repair Percussion Drill TM1000.
In the following table, look for the model of the hammerr and the respective parts of the code.
| PERCUSSION DRILL TM1000 | ||
| # | Part Num. | Description |
| 1 | 22084 | HANDLE |
| 2 | 22085 | CAPACITOR |
| 3 | 22086 | SWITCH - NOT AVAILABLE |
| 4 | 22087 | SCREW |
| 5 | 22088 | CONTROLER |
| 6 | 22089 | CLAMP |
| 7 | 22090 | SCREW |
| 8 | 22091 | SMALL INDUCTANCE |
| 9 | 22092 | INDUCTANCE |
| 10 | 22093 | ARMOR |
| 11 | - | CABLE |
| 12 | 22095 | KEY |
| 13 | 22096 | SCREW |
| 14 | 22097 | WASHER |
| 15 | 22098 | CHUCK |
| 16 | 22099 | SAFETY RING |
| 17 | 220100 | DUST COVER |
| 18 | 220101 | SCREW |
| 19 | 220102 | GEAR BOX |
| 20 | 220103 | PIN |
| 21 | 220104 | SPINDLE |
| 22 | 220105 | HALF ROUND PIN |
| 23 | 220153 | SPRING |
| 24 | 220106 | BEARING 6003 |
| 25 | 220107 | SAFETY RING |
| 26 | 220108 | SPINDLE GEAR |
| 27 | 220109 | WASHER |
| 28 | 220154 | KINETIC GEAR |
| 29 | 220155 | INMOVABLE GEAR |
| 30 | 220110 | BEARING HK0810 |
| 31 | 220111 | STEEL BALL |
| 32 | 220112 | SCREW |
| 33 | 220147 | SELECTOR |
| 34 | 220113 | SCREW |
| 35 | 220114 | COUNTERSHAFT |
| 36 | 220115 | SCREW |
| 37 | 220116 | MOTOR GEAR |
| 38 | 220117 | SAFETY RING |
| 39 | 220118 | BEARING 698 |
| 40 | 220119 | COULISSE |
| 41 | 220120 | ECCENTRIC |
| 42 | 220121 | MANDRIL |
| 43 | 220122 | PIVOT |
| 44 | 220123 | BEARING 608 |
| 45 | 220124 | PINION |
| 46 | 220125 | GEAR |
| 47 | 220156 | GEAR BOX |
| 48 | 220157 | IMPACT LEVER |
| 49 | 220158 | IMPACT PAD |
| 50 | 220159 | SLIDER |
| 51 | 220160 | SPRING |
| 52 | 220161 | PIN |
| 53 | 220127 | SEALRING |
| 54 | 220128 | BEARING 6000 |
| 55 | 220129 | ARMATURE |
| 56 | 220130 | AIR FUN |
| 57 | 220132 | SCREW |
| 58 | 220131 | STATOR |
| 59 | 220133 | HOUSING |
| 60 | 220134 | BRUSH HOLDER |
| 61 | 220135 | CARBON BRUSH |
| 62 | 220136 | BRUSH COVER |
| 63 | 220137 | SCREW |
| 64 | 220138 | LATERAL HANDLE |
| 65 | 220139 | STEEL WORK |
| 66 | 220140 | NUT |
| 67 | 220141 | SCREW |
