Fix Your Core Drill 8406. All Spares are original and can be supplied at Low and discounted prices For Shipping. Our Spares are Genuine Parts and Come with a Full Guarantee.
In the following table, look for the model of Core Drill and the respective parts of the code.![]()
|

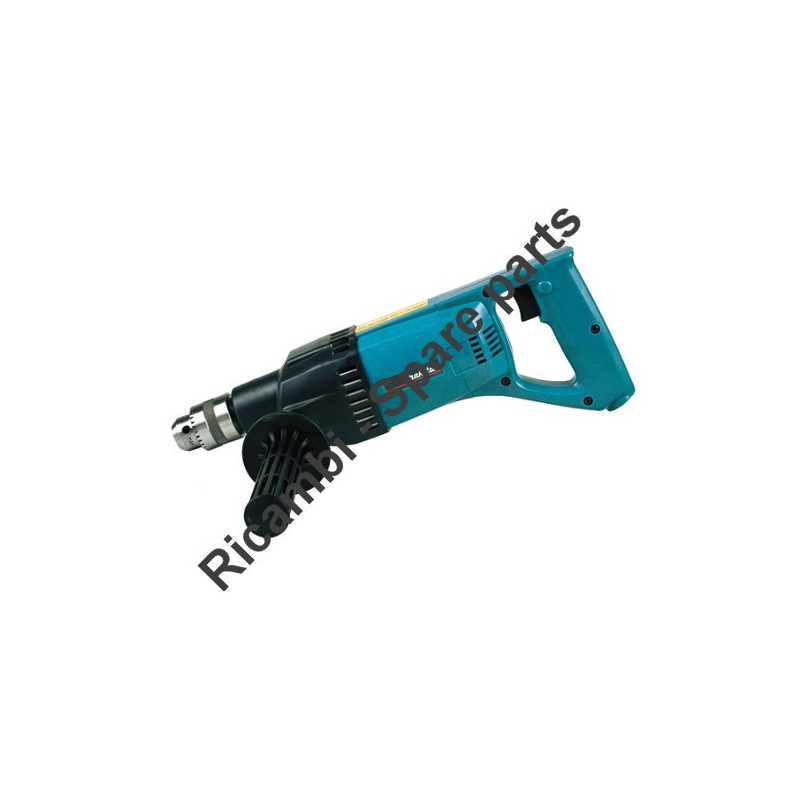

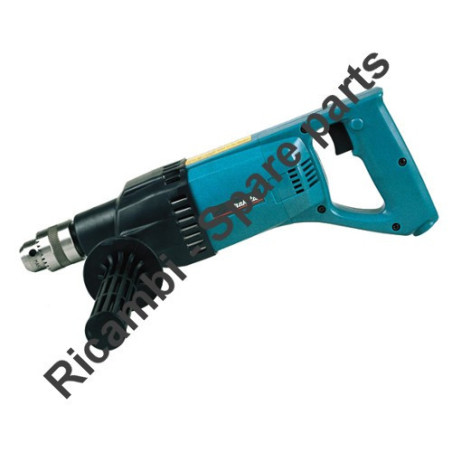

Core Drill Makita 8406
|
||
| # | Part Num. | Description |
| 1 | 192877-8 | DRILL CHUCK 1/2 X 20 S13 |
| 3 | 322340-9 | SINDLE 8406 |
| 4 | 254002-0 | WOODRUFF KEY 3 |
| 5 | 962155-8 | RETAINING RING R37 |
| 6 | 423040-5 | SPRING WASHER |
| 7 | 285819-0 | BEARING RETAINER 22-33 |
| 8 | 211236-8 | BALL BEARING 6002DDW X 5705R |
| 9 | 314101-1 | CHANGE RING |
| 10 | 223124-7 | CAM -A- X 8406 |
| 11 | 223125-5 | CAM - B |
| 12 | 911296-7 | SCREW M5X75 |
| 13 | 159151-7 | GEAR HOUSING COMPLETE |
| 14 | 150178-0 | TORQUE LIMITER COMPLETE CLUTCH 8406 |
| 15 | 159152-5 | GEAR HOUSING COMPLETE |
| 16 | 253139-0 | FLAT WASHER 8 |
| 17 | 226095-7 | GEAR 19-46 |
| 19 | 210005-4 | BALL BEARING 608 DDW |
| 20 | 911271-3 | SCREW M5x50 |
| 21 | 231386-3 | COMPRESSION SPRING 3 |
| 22 | 216002-8 | STEEL BALL 4.8 |
| 23 | 164512-8 | CHANGE LEVER |
| 24 | 251283-7 | SCREW M5 |
| 25 | 263002-9 | RUBBER PIN 4 |
| 26 | 263014-2 | RUBBER PIN 4 |
| 27 | 273472-4 | KNOB 32 |
| 28 | 414604-6 | BAFFLE PLATE |
| 29 | 522733-2 | STATOR - FIELD 240V |
| 30 | 183524-2 | MOTOR HOUSING COMPLETE 8406 |
| 31 | 682504-0 | CORD GUARD 10/85 |
| 33 | 687001-1 | STRAIN RELIEF |
| 34 | 911133-5 | SCREW M4X18 |
| 35 | 645208-5 | CAPACITOR |
| 36 | 651258-0 | SWITCH |
| 37 | 685722-9 | SPONGE SHEET |
| 38 | 263002-9 | RUBBER PIN 4 |
| 39 | 421145-5 | DUST COVER |
| 40 | 181410-1 | CARBON BRUDH SET CB-106 (104.111) |
| 41 | 643605-9 | BRUSH HOLDER |
| 44 | 253192-6 | FLAT WASHER 14 |
| 45 | 210005-4 | BALL BEARING 608 DDW |
| 46 | 681613-2 | INSULATION WASHER |
| 47 | 516018-6 | ARMATURE |
| 48 | 241841-7 | FAN 62 |
| 49 | 210005-4 | BALL BEARING 608 DDW |
| 50 | 911151-3 | SCREW M4X28 |
| 51 | 159153-3 | COVER KNOB |
| 52 | 421454-2 | GEAR HOUSING COVER |
