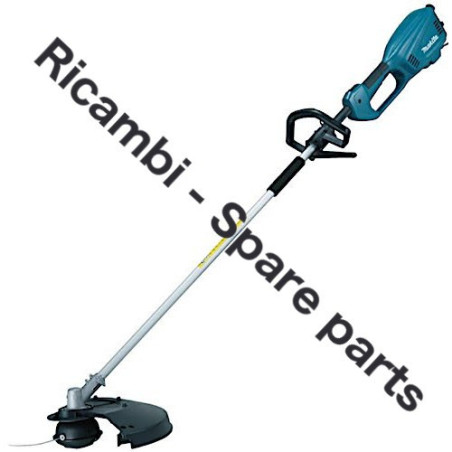

Makita genuine spare parts replacement parts for to repair Electric Trimmer UR3502.
In the following table, look for the model of Trimmer and the respective parts of the code.
| UR3502 - ELECTRIC GRASS TRIMMER | ||
| # | Part Num | Description |
| 1 | YA00000497 | POWER CABLE UR3502 |
| 2 | YA00000516 | CABLE SLEEVE UR3502 |
| 3 | YA00000660 | MOTOR CASE FOR UR3502 |
| 4 | YA00000562 | LEFT FAN CASE FOR UR3502 |
| 5 | YA00000514 | RUBBER FOR UR3502 |
| 6 | YA00000618 | 4x14 SCREW |
| 7 | YA00000547 | CABLE CLAMP UR3502 |
| 8 | YA00000501 | TERMINAL UR3502 |
| 9 | YA00000619 | PRINTED CIRCUIT BOARD UR3502 |
| 10 | YA00000499 | INDUCTION FOR UR3502 |
| 11 | YA00000554 | SWITCH LEVER |
| 12 | YA00000513 | SPRING |
| 13 | YA00000498 | CAPACITATOR FOR UR3502 |
| 14 | YA00000555 | SWITCH FOR UR3502 |
| 15 | YA00000539 | SPACER |
| 16 | YA00000525 | BUTTON |
| 17 | YA00000511 | COMPRESSION SPRING |
| 18 | YA00000620 | FRONT HANDLE COMPLETE UR3502 |
| 19 | YA00000621 | SCREW |
| 20 | YA00000564 | UR3502 FRONT HANDLE |
| 21 | YA00000563 | HANDLE SUPPORT |
| 22 | YA00000622 | M5 NUT |
| 23 | YA00000623 | INSULATION PLATE |
| 24 | YA00000624 | M6X20 SCREW |
| 25 | YA00000541 | BRACE RING |
| 26 | YA00000521 | RUBBER SLEEVE |
| 27 | YA00000519 | SPONGE SLEEVE |
| 28 | YA00000625 | SCREW |
| 29 | YA00000560 | UR3502 REAR COVER |
| 30 | YA00000626 | UR3502 MOTOR ASSEMBLY |
| 31 | YA00000627 | M6 NUT |
| 32 | YA00000507 | UR3502 FAN |
| 33 | YA00000538 | STATOR SCREW |
| 34 | YA00000523 | SPRING WASHER |
| 35 | YA00000524 | WASHER |
| 36 | YA00000531 | SOCKET |
| 37 | YA00000526 | REAR SUPPORT |
| 38 | YA00000505 | UR3502 STATOR |
| 39 | YA00000431 | 608 BEARING |
| 40 | YA00000628 | UR3502 ARMATURE |
| 41 | YA00000430 | BEARING |
| 42 | YA00000629 | UR3502 FRONT SUPPORT |
| 43 | YA00000489 | UR3502 BRUSH ASSEMBLY |
| 44 | YA00001194 | CARBON BRUSHE SET PACK 2PCS |
| 45 | YA00000502 | BRUSH HOLDER UR3502 |
| 46 | YA00000503 | BRUSH HOLDER SUPPORT UR3502 |
| 47 | YA00000630 | M4X12 SCREW |
| 48 | YA00000483 | SHAFT |
| 50 | YA00000550 | DRIVE SHAFT UR3502 |
| 51 | YA00000481 | ROD UR3502 |
| 52 | YA00000528 | SOCKET |
| 53 | YA00000553 | ROD CONNECTOR |
| 54 | YA00000480 | GEAR BOX UR3502 |
| 55 | YA00000468 | RETAINING RING UR3502 |
| 56 | YA00000434 | RETAINING RING C |
| 57 | YA00000471 | BEARING 6900 |
| 58 | YA00000440 | WASHER |
| 59 | YA00000442 | GEAR |
| 60 | YA00000548 | GEAR BOX UR3502 |
| 61 | YA00000460 | SCREW |
| 63 | YA00000542 | WASHER |
| 64 | YA00000470 | BEARING 629Z |
| 65 | YA00000443 | GEAR |
| 66 | YA00000465 | KEY |
| 67 | YA00000552 | SHAFT |
| 68 | YA00000469 | BEARING 6002-2RS |
| 69 | YA00000467 | RING |
| 70 | YA00000515 | SOCKET |
| 71 | YA00000441 | OIL SEAL |
| 73 | YA00000533 | GASKET |
| 74 | YA00000459 | SCREW |
| 75 | YA00000458 | SCREW |
| 76 | YA00000461 | NUT SELF-LOCKING |
| 77 | YA00000446 | SCREW |
| 78 | YA00000546 | GUARD |
| 79 | YA00000631 | SCREW |
| 80 | YA00000632 | SCREW |
| 81 | YA00000540 | FLANGE |
| 82 | YA00000681 | NYLON HEAD ET-110C UR3502 |
| 83 | YA00000477 | HEAD COVER UR3502 |
| 84 | YA00000556 | HEAD COVER UR3502 |
| 85 | YA00000532 | NYLON WIRE BUSHING |
| 86 | YA00000535 | NUT |
| 87 | YA00000466 | SPRING |
| 88 | YA00000510 | SEAL |
| 89 | YA00000679 | NYLON WIRE SPOOL |
| 90 | YA00000635 | NYLON WIRE |
| 91 | YA00000680 | HEAD BASE |
| 92 | YA00000636 | CPL PROTECTION |
| 93 | YA00000637 | SCREW |
| 94 | YA00000638 | SCREW |
| 95 | YA00000545 | GUARD |
| 96 | YA00000439 | BLADE |
| 97 | YA00000622 | M5 NUT |
| 98 | YA00000472 | BLADE PROTECTION |
| 100 | YA00000639 | STRAP |
| 101 | YA00000473 | |
| 102 | YA00000438 | Key |
| 103 | YA00000640 | M5X10 SCREW |
| 104 | YA00000641 | SCREW |
| 105 | YA00000656 | ST4.2 SCREW |
| 106 | YA00000660 | MOTOR CASING FOR UR3502 |
| 107 | YA00000561 | RH FAN CASING |
| 108 | YA00000514 | RUBBER FOR UR3502 |
| 109 | YA00000630 | M4X12 SCREW |
| 110 | YA00000657 | M3 SCREW |
