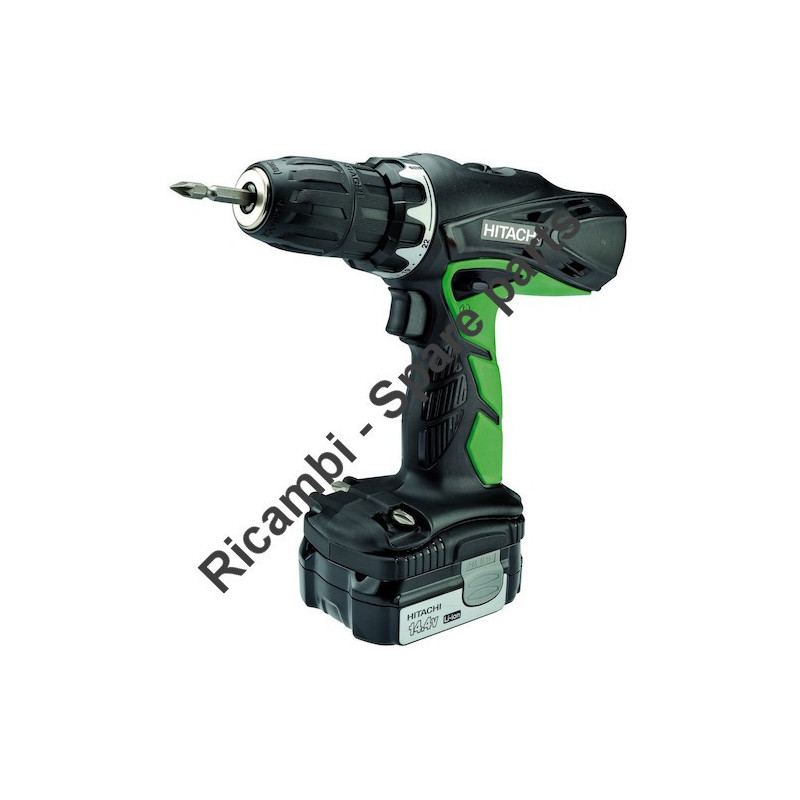

| Cordless Driver Drill DS14DCL | ||
| # | Part Num. | Description |
| 1 | 311959 | SCREW M6X23 |
| 3A | 333315 | GEAR BOX ASS'Y |
| 4 | 332025 | CLUTCH DIAL |
| 5A | 332741 | CLICK SPRING |
| 6 | 324109 | NUT |
| 7 | 324110 | SPRING |
| 8 | 324347 | WASHER (D) |
| 9A | 333314 | FRONT CASE |
| 10 | 306936 | STEEL BALL D5 |
| 11 | 332028 | PLANET GEAR (C) SET (3 PCS.) |
| 12 | 332027 | RING GEAR |
| 13 | 324349 | WASHER (A) |
| 14 | 324501 | REAR CASE |
| 16 | 324115 | SHIFT ARM |
| 17 | 332029 | PINION (C) |
| 18 | 332031 | PLANET GEAR (B) SET (3 PCS.) |
| 19 | 332030 | SLIDE RING GEAR (B) |
| 20 | 332032 | PINION (B) |
| 21 | 332034 | PLANET GEAR (A) SET (3 PCS.) |
| 22 | 332033 | FIRST RING GEAR |
| 23 | 324355 | WASHER (B) |
| 24 | 324495 | MOTOR SPACER |
| 28 | 332836 | PUSHING BUTTON |
| 29 | 332559 | MOTOR DC 14.4V |
| 30 | 332036 | SHIFT KNOB |
| 33 | 332843 | INTERNAL WIRE (BLACK) 130L |
| 34A | 336806 | HOUSING. SWITCH SET (GREEN) |
| 35 | 315141 | TERMINAL SUPPORT (A) |
| 36 | 324499 | INTERNAL WIRE (RED) 140L |
