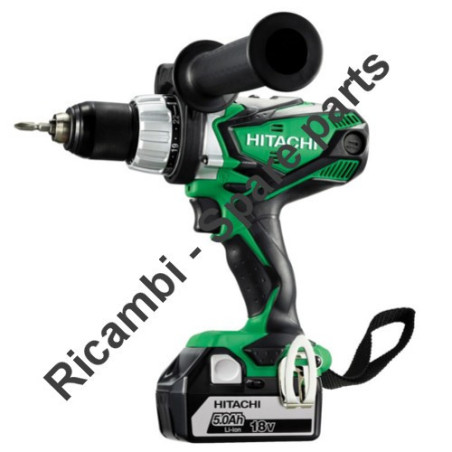

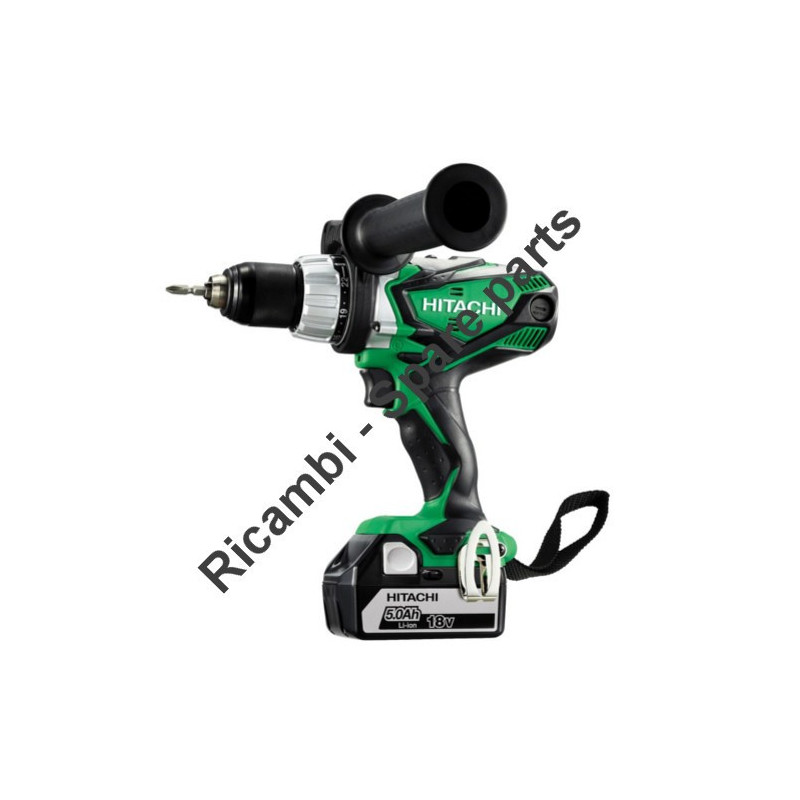

| CORDLESS IMPACT DRIVER DRILL DV 18DSDL | ||
| # | Part Num. | Description |
| 1 | 334721 | SPECIAL SCREW (LEFT HAND) M6 |
| 2 | 331914 | DRILL CHUCK 13VLRR-N (W/O CHUCK WRENCH) |
| 3 | 334473 | TAPPING SCREW (W/SP. WASHER)D3X20(BLACK) |
| 4 | 334444 | COVER (A) |
| 5 | 334445 | GEAR BOX ASS'Y |
| 6 | 334446 | DIAL HOLDER (B) |
| 7 | 333512 | NUT |
| 8 | 333513 | SPRING |
| 9 | 333514 | SLEEVE |
| 10 | 333515 | FRONT CASE |
| 11 | 333516 | CLICK SPRING |
| 12 | 333539 | PIN SET |
| 13 | 331909 | WASHER (A) |
| 14 | 331903 | LOCK RING (A) |
| 15 | 331888 | NEEDLE ROLLER SET |
| 16 | 331904 | LOCK CAM |
| 17 | 333517 | CARRIER |
| 18 | 333518 | PLANET GEAR (C) SET |
| 19 | 333519 | RING GEAR |
| 20 | 331892 | WASHER (A) |
| 21 | 331893 | REAR CASE |
| 22 | 331894 | SHIFT ARM |
| 23 | 330579 | SCREW SET D2X3.5 |
| 24 | 320087 | SCREW SET M3X12 |
| 25 | 331897 | PINION (C) |
| 26 | 333520 | PLANET GEAR (B) SET |
| 27 | 333521 | SLIDE RING GEAR |
| 28 | 335296 | STOPPER (A) |
| 29 | 333523 | STOPPER SPRING |
| 30 | 333524 | PINION (B) |
| 31 | 331926 | NEEDLE BEARING SET |
| 32 | 333525 | PLANET GEAR (A) SET |
| 33 | 333526 | FIRST RING GEAR |
| 34 | 322988 | WASHER (B) |
| 35 | 331902 | MOTOR SPACER |
| 36A | 360977 | ARMATURE AND PINION SET 18V |
| 37 | 334442 | MAGNET |
| 38 | 334436 | BRUSH BLOCK |
| 39 | 999054 | CARBON BRUSH 5X6X11.5 (1 PAIR) |
| 40 | 319918 | BRUSH CAP |
| 41 | 334440 | HOUSING (A).(B) SET |
| 42 | 327001 | TRUSS HD. SCREW M4 (BLACK) |
| 43 | 332824 | HOOK |
| 44 | 327002 | LOCK NUT M4 (BLACK) |
| 45 | 328644 | PACKING |
| 46 | 334438 | CONTROLLER TERMINAL SET |
| 47 | 334443 | FERRITE CORE |
| 48 | 331907 | PUSHING BUTTON |
| 49 | 334267 | SHIFT KNOB |
| 50 | 333640 | DC-SPEED CONTROL SWITCH |
| 51 | 313687 | TAPPING SCREW (W/FLANGE) D3X16 (BLACK) |
| 53 | 306952 | STRAP (BLACK) |
| 54 | 330068 | BATTERY BSL 1830 (EUROPE,AUS,NZL) |
| 54 | 334421 | BATTERY BSL 1840 (EUROPE,AUS,NZL) |
| 54 | 330067 | BATTERY BSL 1830 (USA,CAN) |
