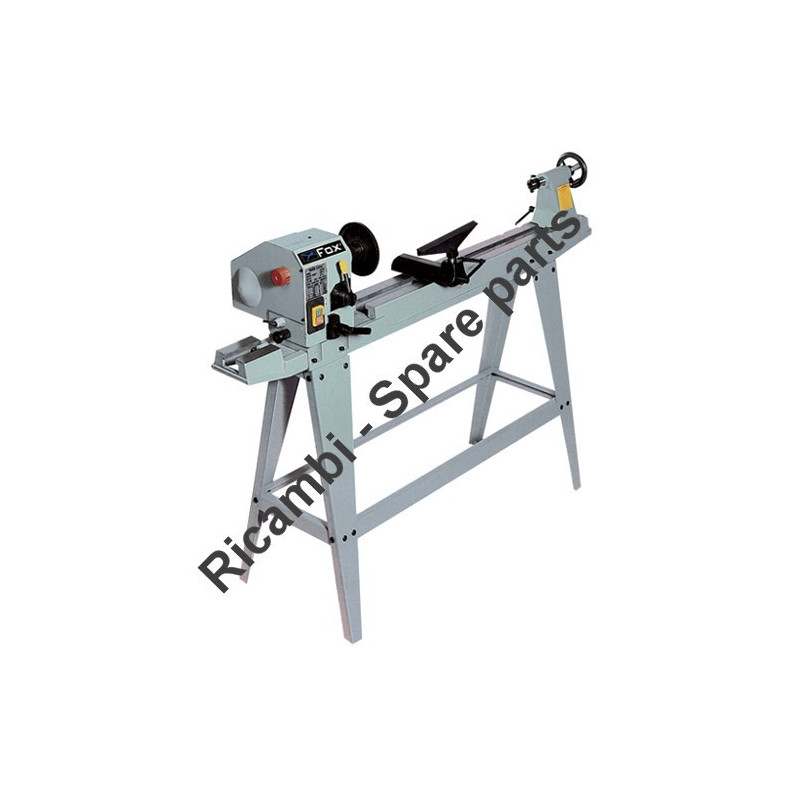

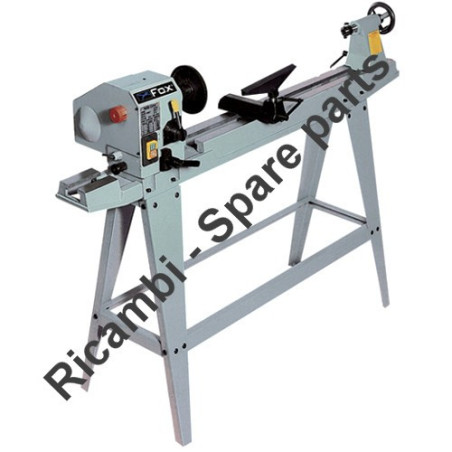

| Wood Lathe Machines F46-255 | ||
| Pos. | Code | Descrition |
| 1 | F46255-1 | HEADSTOCK |
| 10 | F46255-10 | BALL BEARING 6007 |
| 11 | F46255-11 | C-RING S-62 |
| 12 | F46255-12 | CHUCK PULLEY SET R & L |
| 13 | F46255-13 | V-BELT |
| 15 | F46255-15 | C-RING S-16 |
| 16 | F46255-16 | PIN-INJECTION |
| 17 | F46255-17 | LOCK NUT |
| 18 | F46255-18 | CLAMP LEFT |
| 19 | F46255-19 | HEX BOLT |
| 2 | F46255-2 | DISC |
| 20 | F46255-20 | RACK |
| 21 | F46255-21 | GEAR ASSEMBLY |
| 22 | F46255-22 | CLAMP RIGHT |
| 23 | F46255-23 | SPECIAL SCREW |
| 24 | F46255-24 | HANDLE GROUP |
| 26 | F46255-26 | C-RING S-16 |
| 27 | F46255-27 | SLEEVE |
| 28 | F46255-28 | SPRING |
| 29 | F46255-29 | MOTOR PULLEY SET, L & R |
| 3 | F46255-3 | DRIVE CENTER |
| 32 | F46255-32 | KEY 4X4X82 |
| 33 | F46255-33 | MOTOR |
| 34 | F46255-34 | MOTOR COVER |
| 35 | F46255-35 | ANGULAR SETTING ASSEMBLY |
| 36 | F46255-36 | TOOL REST |
| 37 | F46255-37 | HANDLE ASSEMBLY FOR TOOL REST |
| 38 | F46255-38 | EXTENSION TOOL REST |
| 39 | F46255-39 | TOOL REST BODY |
| 4 | F46255-4 | WOOD LATHE SHAFT |
| 40 | F46255-40 | ECCENTRIC ROD |
| 41 | F46255-41 | C-RING S-19 |
| 42 | F46255-42 | SPECIAL SCREW |
| 43 | F46255-43 | CLAMP |
| 45 | F46255-45 | CENTER |
| 46 | F46255-46 | TAIL SPINDLE |
| 47 | F46255-47 | TAILSTOCK SCREW |
| 48 | F46255-48 | TAILSTOCK |
| 49 | F46255-49 | HANDWHEEL |
| 5 | F46255-5 | KEY 4 X 4 X 80 |
| 50 | F46255-50 | LOCK HANDLE-TAILSTOCK |
| 51 | F46255-51 | SPECIAL WASHER |
| 52 | F46255-52 | EXTENSION BED |
| 54-1 | F46255-54-1 | STAND LEG, LEFT |
| 54-2 | F46255-54-2 | STAND LEG, RIGHT |
| 54-3 | F46255-54-3 | STAND UPPER COVER |
| 54-4 | F46255-54-4 | STAND LONG-CROSS SUPPORT |
| 54-5 | F46255-54-5 | STAND SHORT-CROSS SUPPORT |
| 55 | F46255-55 | BED |
| 57 | F46255-57 | SWITCH |
| 59 | F46255-59 | PLASTIC JAM NUT M20 X 1.5 |
| 6 | F46255-6 | BALL BEARING 6205Z |
| 68 | F46255-68 | SWITCH BOX |
| 7 | F46255-7 | C-RING S-52 |
| 8 | F46255-8 | COMPRESSION SPRING 23X109 |
| 81 | F46255-81 | C-RING S-35 |
| 84 | F46255-84 | COVER |
| 9 | F46255-9 | BRACKET—SHIFTING LEVER |
