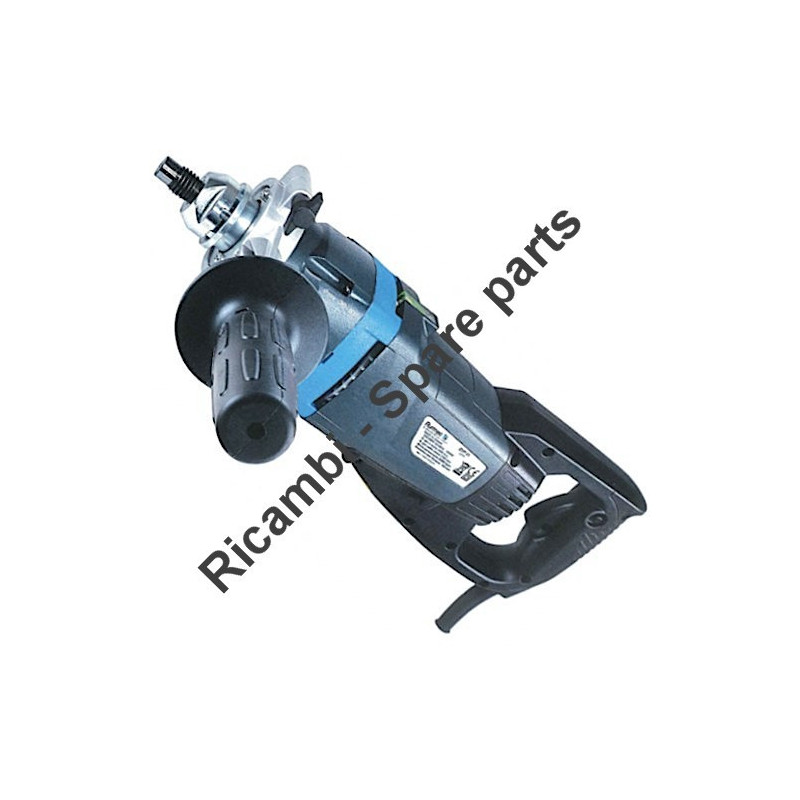

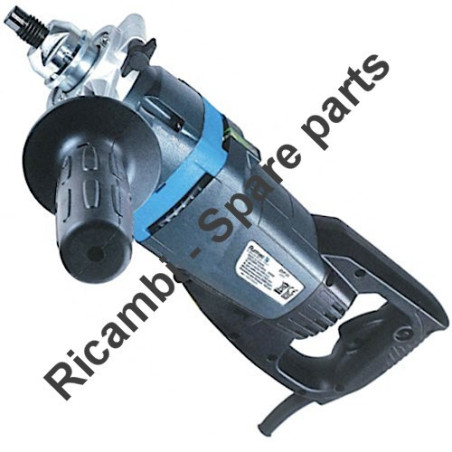

We have the original Spares RURMEC Spare Parts for Diamond Core-Drill EVP21 the diagram, parts list and tool repair that help you need to get your tools running like new again.
Fix Your Diamond Core-Drill EVP21. All Spares are original and can be supplied at Low and discounted prices For Shipping. Our Spares are Genuine Parts and Come with a Full Guarantee.
In the following table, look for the model of the Core-drill and the respective parts of the code.
| DIAMOND CORE DRILL EVP 21 331.500.1 | ||
| # | Part Num. | Description |
| 1 | 331.510 | POWER CORD EVP21 |
| 3 | 367.037 | CORD ARMOR |
| 4 | 367.039 | CABLE GLAND |
| 5 | 367.040 | SCREW M4X14 |
| 6 | 331.511 | SWITCH |
| 8 | 331.512 | ELECTRONIC UNIT |
| 9 | 331.513 | RIGHT HANDLE |
| 10 | 331.514 | LEFT HANDLE |
| 11 | 369.041 | SCREW M4X25 |
| 12 | 331.515 | SCREW M4X35 |
| 13 | 331.516 | SCREW-C M5X20 |
| 14 | 331.517 | SCREW-B M4X8 |
| 15 | 331.518 | CARBON BRUSH SPRING |
| 16 | 331.519 | CARBON BRUSH HOLDER |
| 17 | 331.520 | INSULATING PLATE |
| 18 | 331.521 | CARBON BRUSH |
| 19 | 331.522 | SCREW M4X6XP0.7 |
| 20 | 331.523 | BUBBLE LEVEL |
| 21 | 331.524 | MOTOR HOUSING EVP 21 |
| 22 | 331.525 | STATOR - FIELD EVP 21 |
| 23 | 331.526 | SCREW-A 3/16 "X3" |
| 24 | 331.527 | AIR CONVEYOR |
| 25 | 356.017 | BALL BEARING 6200 LLU |
| 26 | 331.528 | ARMATURE EVP 21 |
| 27 | 304.035 | BALL BEARING 6201-2SNE |
| 30A | 331.529 | GEAR BOX COVER |
| 30A-2 | 331.530 | CAM WHEEL |
| 31 | 331.531 | GASKET |
| 32 | 304.033 | BALL BEARING 608 ZZ |
| 33 | 331.532 | CLUTCH NUT |
| 35 | 331.533 | PRESSURE DISK |
| 37 | 331.534 | INPUT GEAR |
| 38 | 331.535 | BUSH |
| 40 | 331.536 | INTERMEDIATE SHAFT |
| 41 | 331.537 | NEEDLE BEARING HK 0810 |
| 42 | 331.538 | NEEDLE BEARING HK 1010 |
| 44 | 331.539 | SPRING |
| 45A | 331.540 | PLATE A CAM |
| 46 | 369.500.35 | SEEGER S-20 |
| 47 | 331.541 | OUTPUT GEAR |
| 48 | 331.542 | GEAR BOX |
| 56 | 331.543 | SCREW WITH WASHER M5X55 |
| 57 | 331.544 | SEAL |
| 59 | 331.545 | OUTER SEEGER S-25 |
| 60 | 331.546 | NEEDLE BEARING 6005 |
| 61 | 331.547 | SPRING |
| 62 | 331.548 | SELECTOR COLLAR |
| 63 | 331.549 | CONNECTION COLLAR |
| 64 | 369.021 | KEY 5X5X8 |
| 66 | 331.550 | BALL BEARING HOLDER |
| 67 | 331.551 | SCREW M4X8XP0.7 |
| 68 | 331.552 | COLLAR HANDLE |
| 69 | 331.553 | SPACER |
| 70 | 331.554 | SCREW M6X55XP1.0 |
| 71C | 331.555 | ANTI-VIBRATION HANDLE |
| 74 | 331.556 | SAFETY SCREW |
| 75 | 331.557 | CLUTCH DISCS SET |
| 76 | 331.558 | O-RING 32X1.5 |
| 78 | 331.559 | TOOL HOLDER SHAFT |
